一体式沉降倾角测量仪-TPC01
产品内容
产品型号：TPC01
一体式沉降倾角测量仪是一种高精度测量仪器，由压力式静力水准仪和倾角仪复合打造而成。它可以用于监测多点相对沉降量以及倾斜，即各测点的垂直位移相对于基准点的变化。

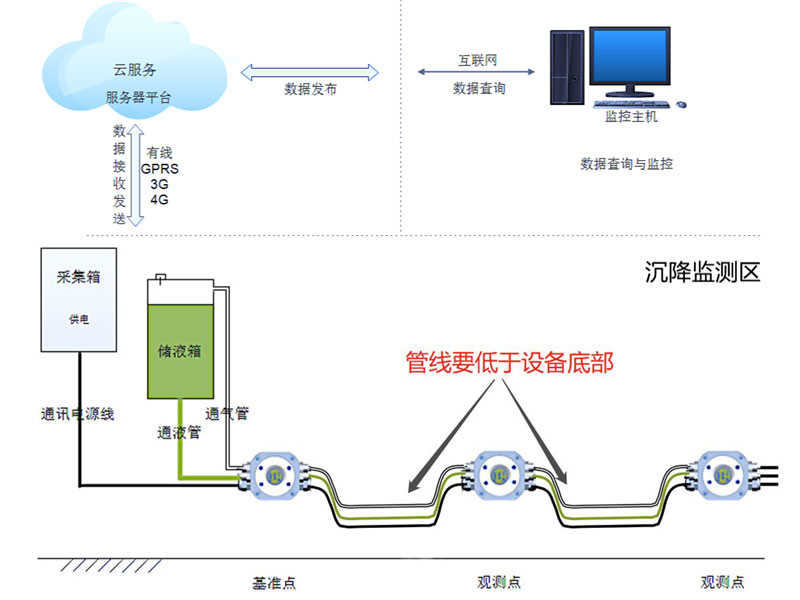

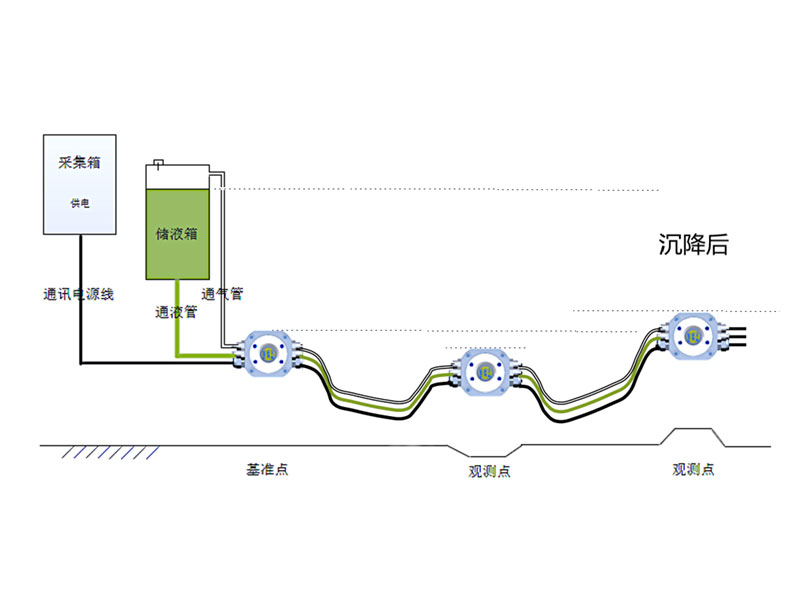

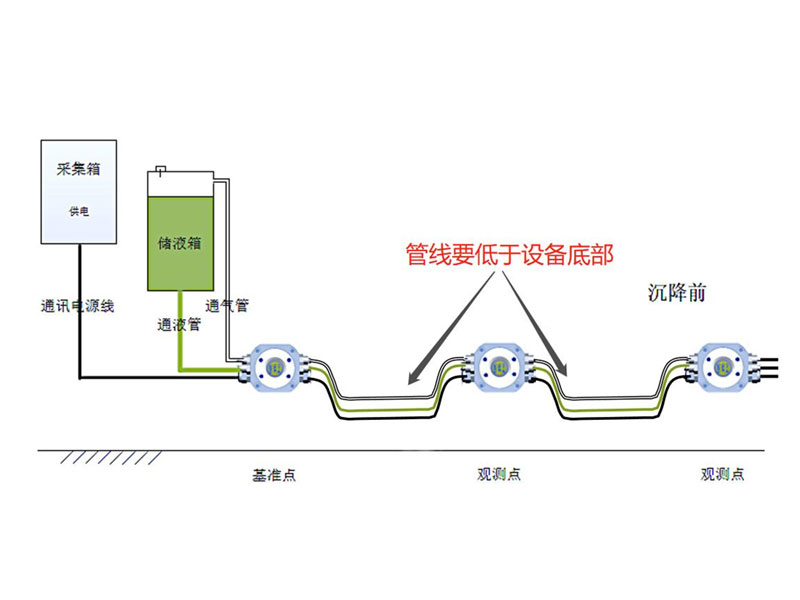

沉降系统由多只同型号传感器组成，储液罐之间由通气管和通液管相连通，基准点置于一个稳定的水平基点，当测点相对于基准点发生升降时，将引起各点压力的变化。一体式沉降倾角测量仪通过测量传感器压力的变化，来计算各测点相对水平基点的升降变化。
应用范围：在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位移监测。
技术指标
项目名称 | 内容说明 |
沉降测量量程 | 50-2000mm |
0.015%F.S | |
沉降测量精度 | |
倾角测量量程 | ±30° |
倾角测量精度 | 0.01° |
工作电压 | DC 5-36V |
电气连接 | 五芯航空接头 |
通讯接口 | RS485 |
输出信息 | Modbus数字输出 |
通讯参数 | RS485波特率默认为9600，无校验位，8位数据位，1位停止位，无流控，支持波特率范围2400~115200 |
工作温度 | -40℃-80℃ |
工作湿度 | 5%-95% |
温度补偿范围 | -20℃-70℃ |
外壳材质 | 铝合金(亚银） |
外形尺寸 | 68 x 68 x 41.5mm |
安装方式 | L型支架辅助安装 |
防护等级 | IP68 |
