造楼机结构健康监测案例

项目概述

造楼机在施工中承受复杂荷载（如风载、地震动 及设备运行振动），其结构健康状态会随时间动态变 化。自动化监测系统通过布设传感器网络，实时采集 位移、应变、振动频率等关键数据，能够及时捕捉结 构变形或损伤迹象（如裂缝扩展、倾斜超限），并通 过智能算法识别异常趋势，提前触发预警。这种实时 监控可避免传统人工巡检的滞后性，为突发风险（如 局部失稳或结构疲劳）提供应急响应时间，降低坍塌 或坠落事故概率。 某市在建大桥，大桥北主塔已完成塔座施工，开 始转入主塔全面施工阶段，为保证施工的顺利进展及 结构、施工人员的安全，采用我司自动化监测设备对 造楼机的环境、结构等方面进行实时监测。

主要监测仪器设备

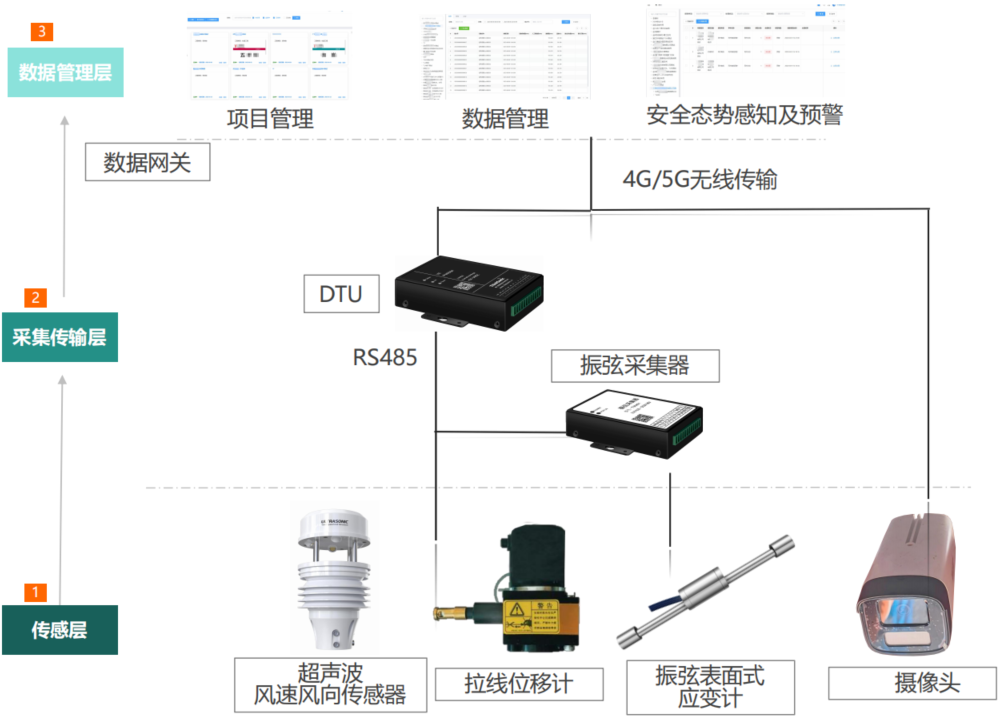

整个监测系统由传感 器（超声波风速风向传感器、 拉线位移计、表面式应变计、 摄像头）、采集/传输设备 （DTU、振弦采集器）、 数据库服务器、结构健康监 测平台等组成。

项目图纸示例

传感器简介&现场照片

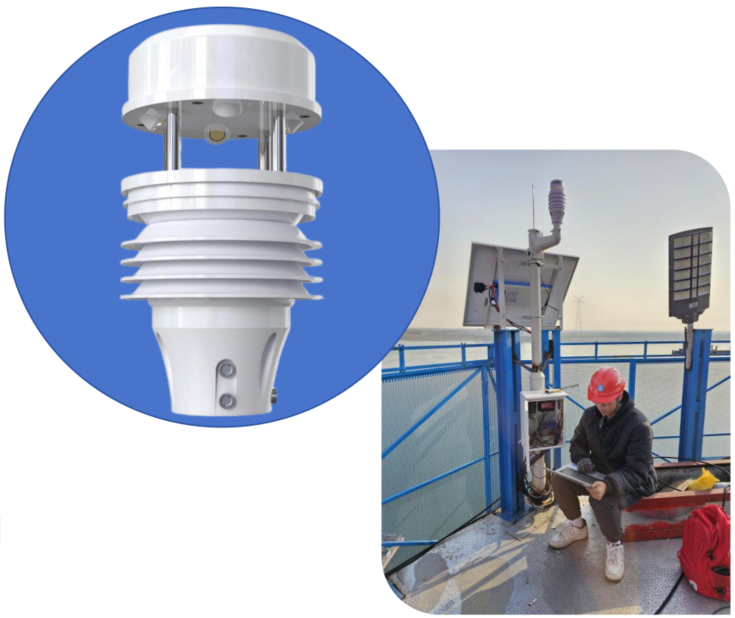

01 超声波风速传感器

超声波风速风向传感器是一款基于超声波原理 研发的风速风向测量仪器，利用发送的声波脉冲， 测量接收端的时间差来计算风速和风向。该传感器 可以同时测量风速，风向的瞬时数值，支持 485 输 出。

内置电子指南针选型的设备，安装时不再有方 位的要求，只需保证水平安装即可，整机外壳采用 优质 ABS 材质，具有重量轻、没有任何移动部件、 坚固耐用的特点，而且不需维护和现场校准，能同 时输出风速和风向。广泛适用于气象、海洋、环境、 机场、港口、实验室、工农业及交通等领域的风速 与风向测量。

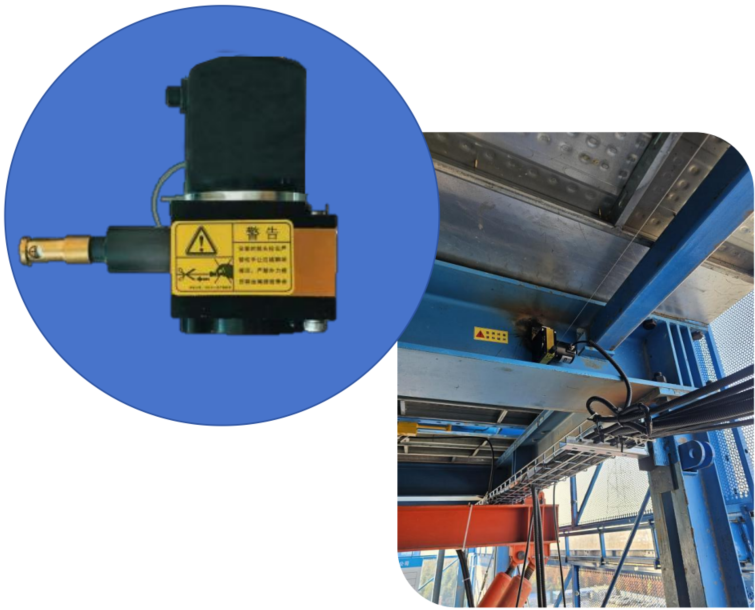

02 拉线位移计

拉绳位移传感器，结构小巧安装方式新 颖简便，空间结构小巧。此款传感器量程大 （50～100000mm），精度高 （0.25～ 0.01%FS），防护等级良好，可达IP67，完全可以满足绝大部分工业生产以及施工过程 中的监测需求。

产品外壳和线轮均经过防腐氧化处理， 牵引绳主体材质为不锈钢，外敷特氟龙，在 恶劣的环境下也不会影响工作。产品可选输 出信号有：电阻变化值、电压变化值、电流 变化值、增量脉冲变化值、绝对脉冲变化值。

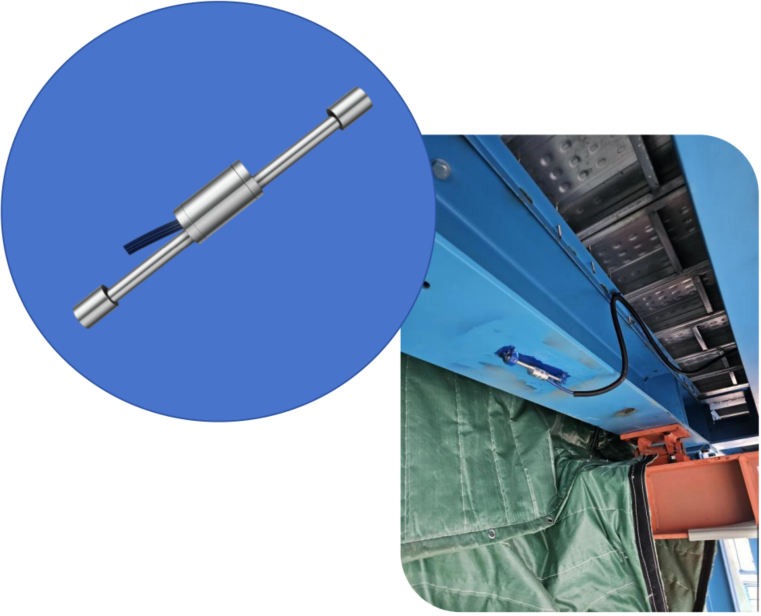

03 振弦式表面应变计

TVA02A型表面式应变计系统是用 来测量钢结构物表面、混凝土表面、硬 质岩石层等结构物表面应变变化量的一 种高精度测量仪器。适用于岩土、水工 结构物、结构安全监测工程项目中，长 期、稳定进行监测的弦式传感器。

设备主要采用进口高耐受性钢弦与 自主研发的生产制造工艺制造。主要应 用在大坝、桥梁、基坑、边坡等项目中 的混凝土表面应变监测。

04 数据采集、传输设备

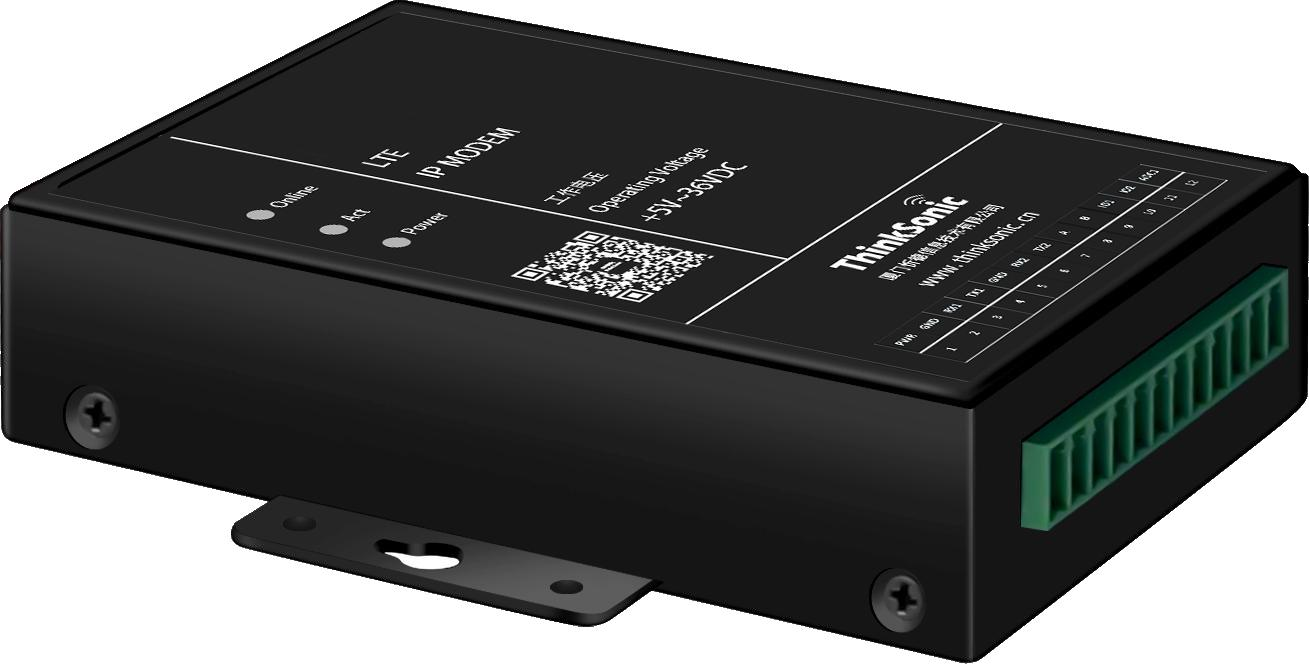

QIA02-101 是一款高性价比工业级4G 数据采集器产品，以4G Cat.4网络为承载网，为工业和商业用户提 供TCP/IP之上的无线数据传输通道，同时支持MQTT数据透传和Modbus采集转MQTT模式，实现了现场串口 设备与中心控制系统间的无线数据通信，轻松完成对现场设备的远程数据采集和控制。

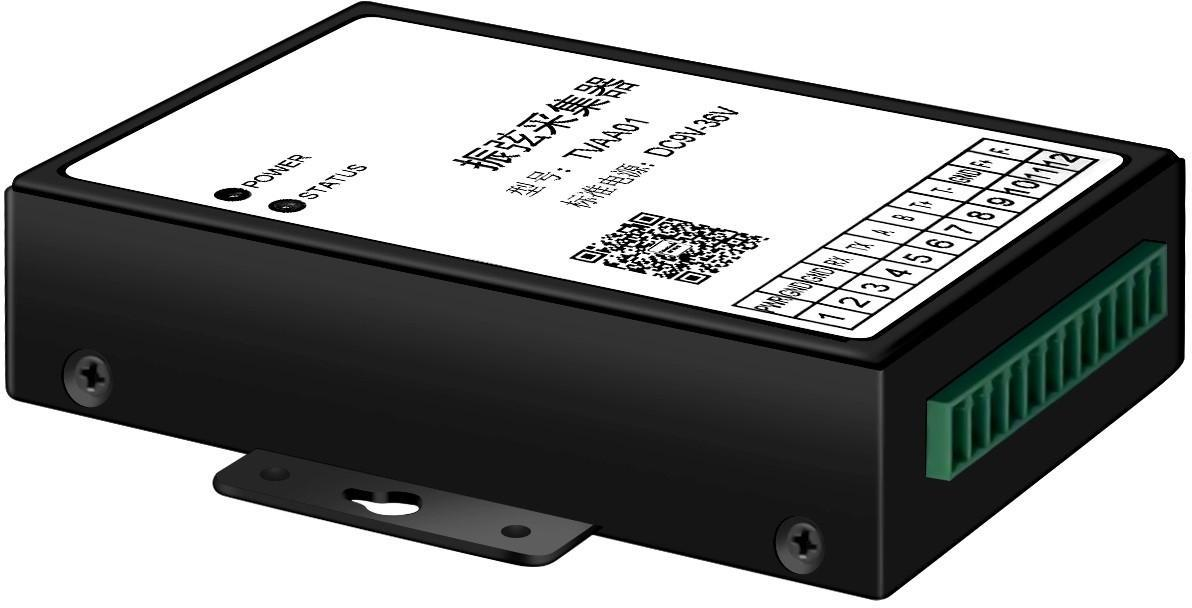

05 数据采集、传输设备

TID01-01型采集器是一款结合多年现场项目经验，加上先进的嵌入式开发技术制造的方便安装、稳定耐 用的振弦式仪器数据采集器。本产品只需通过简单的配置就能实现对现场振弦式传感器的数据采集，专为振弦 型传感器的数据采集设计，精确采集传感器的频率和温度数据，可方便的应用于各种土木安全监测项目中。

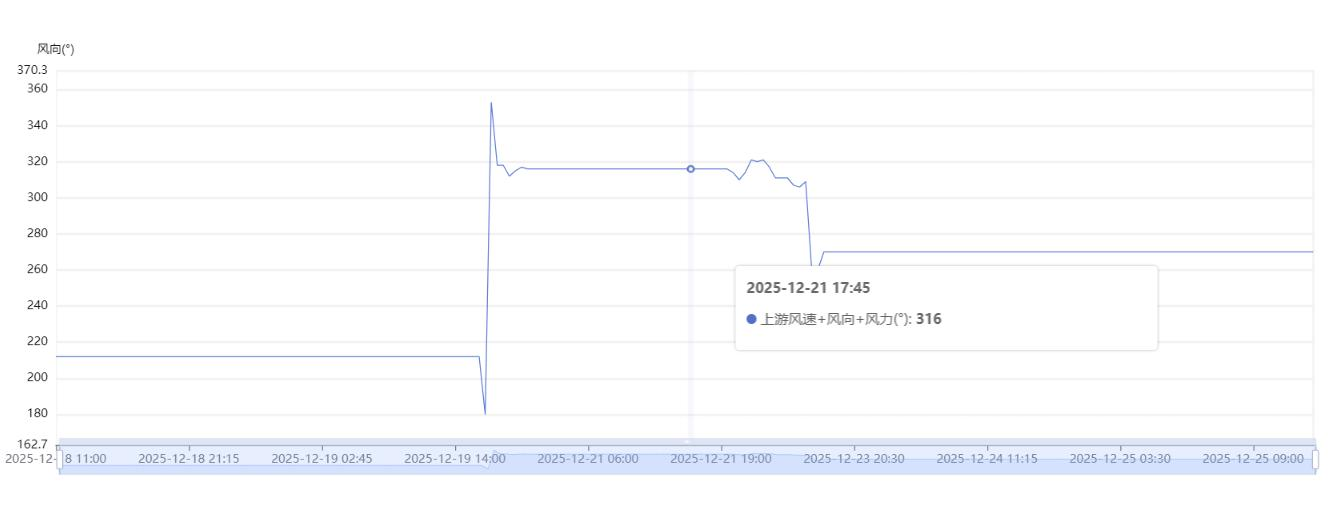

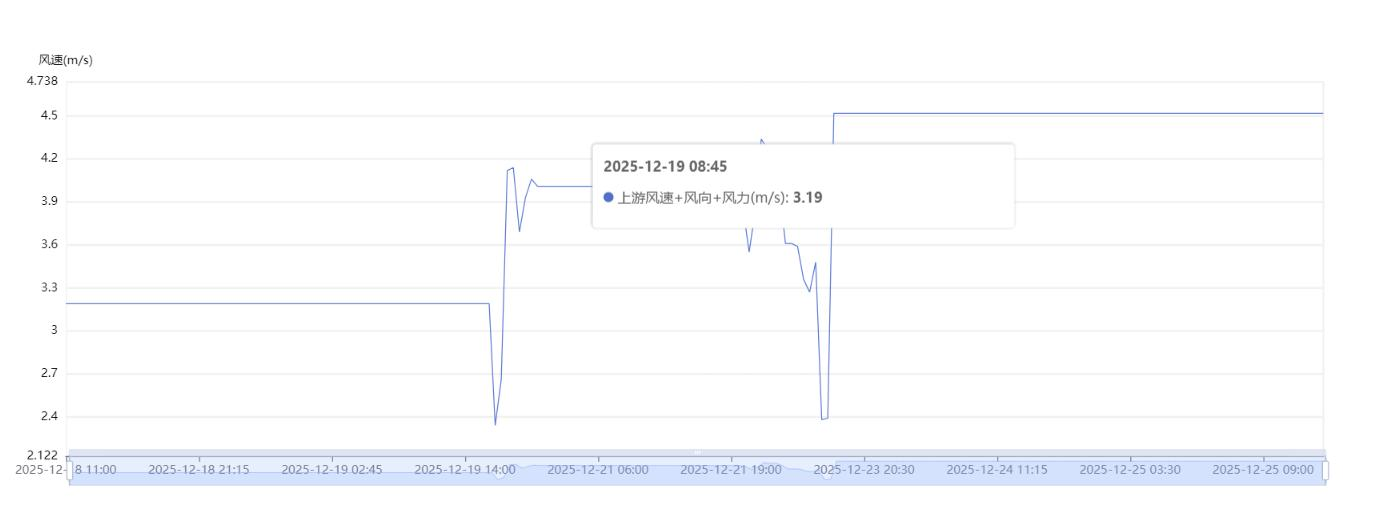

监测平台数据-风速风向

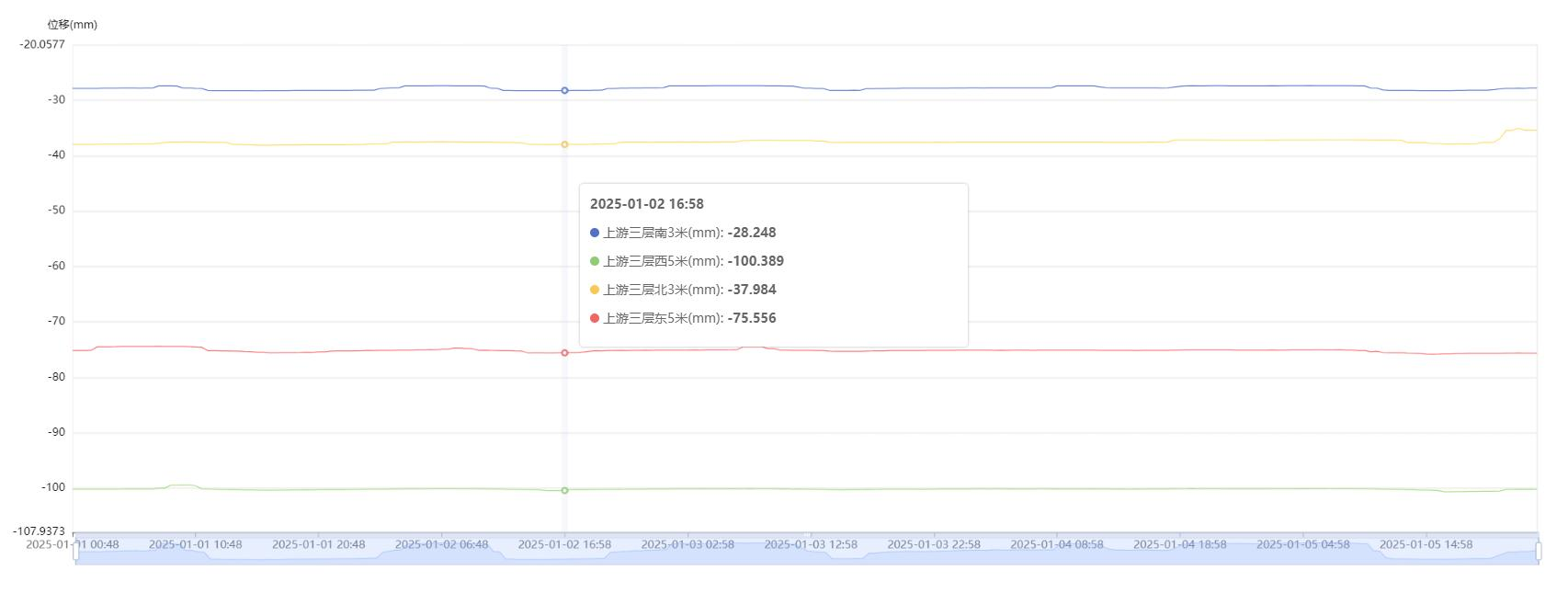

监测平台数据-位移

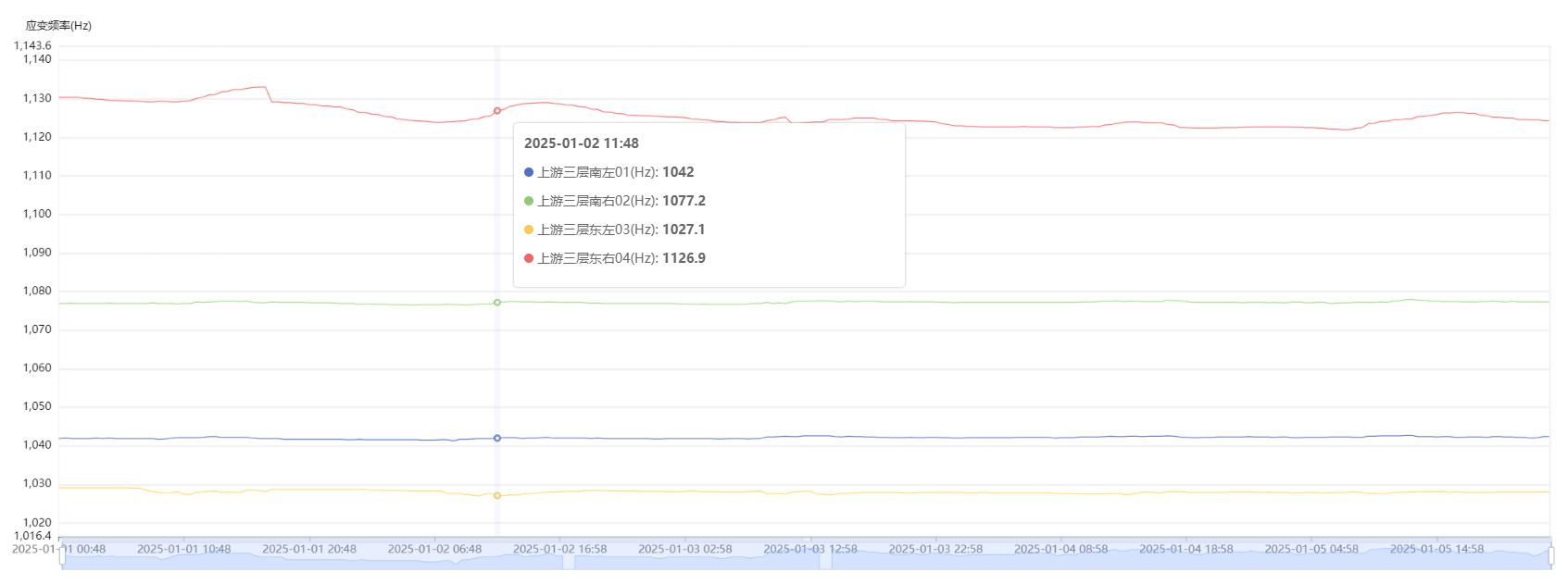

监测平台数据-应变
