公路结构健康监测案例

项目概述

随着我国公路交通网络的快速扩张与车流量的持续增长，公路桥梁、隧道等关键结构的安全性与耐久性面临严峻挑战。传统人工巡检方式存在效率低、数据滞后、成本高等痛点，难以满足现代交通基础设施的全生命周期管理需求。在此背景下，本项目聚焦公路结构健康监测的智能化升级，通过构建自动化监测系统，实现结构状态实时感知、风险预警与决策支持，为公路安全运营提供技术保障。

本项目由于顶管工程需要，需要顶进横穿整条公路；需要对影响范围内沿线的路面结构进行沉降实时观测，因此在影响范围的公路路肩沿线布设我司静力水准仪产品。

主要监测仪器设备

整个监测系统由传感器（超声波静力水准仪）、采集/传输设备（DTU）、数据库服务器、结构健康监测平台等组成。

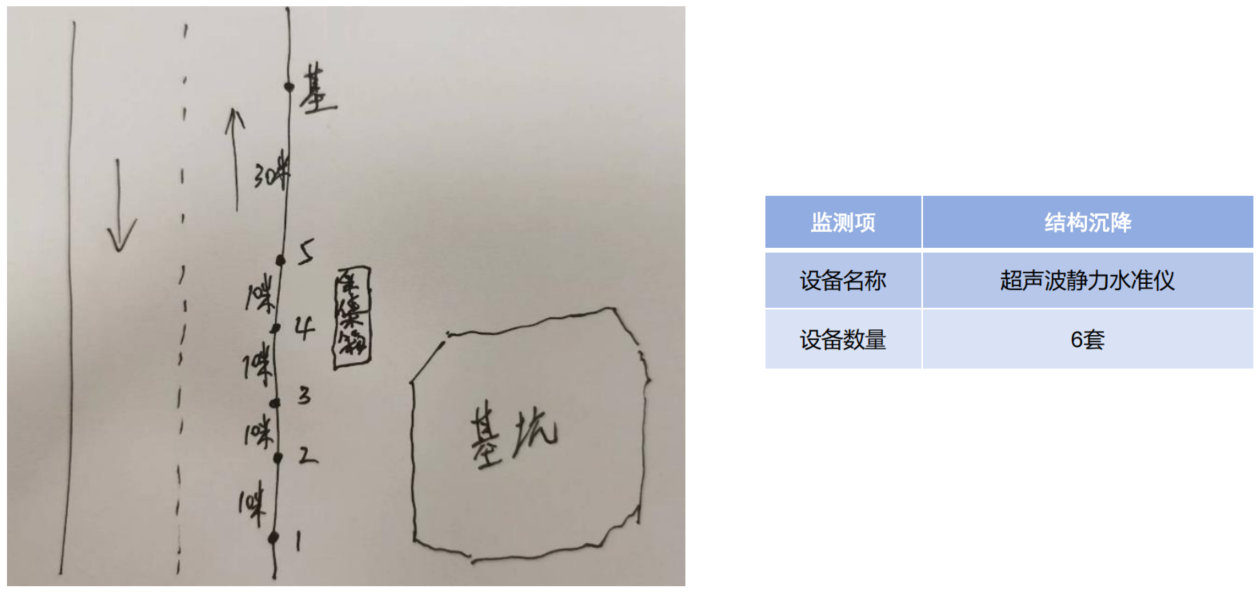

项目图纸示例

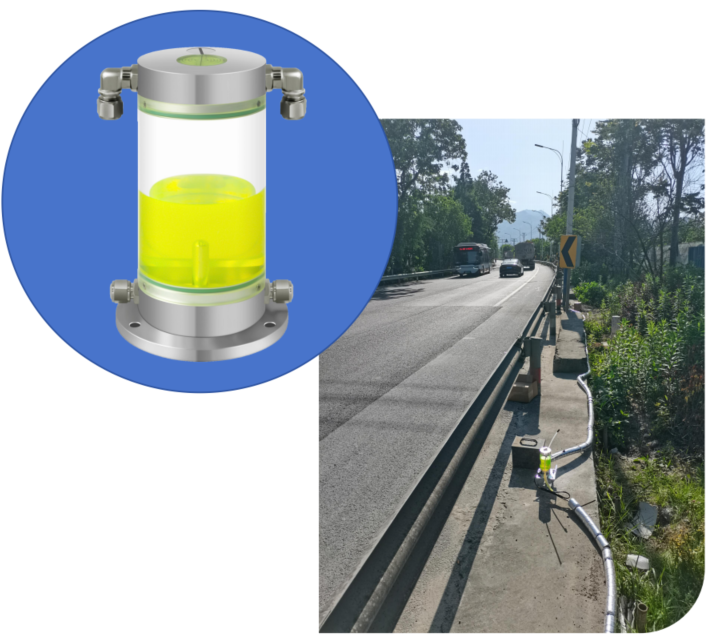

传感器简介&现场照片

01 超声波静力水准仪

TUH01型超声波静力水准仪用来测 量相对高程变化的一种高精度测量仪器， 采用我司自主创新的高精度超声波传感 器直接测量出容器内液位，通过基准点 与观测点液位的变化量，计算得出沉降 量。

整个系统由多个静力水准仪及安装 支架、液管、气管、采集箱等组成。主 要适用于岩土、结构安全工程长期高频 次监测的多点间的垂直位移监测。

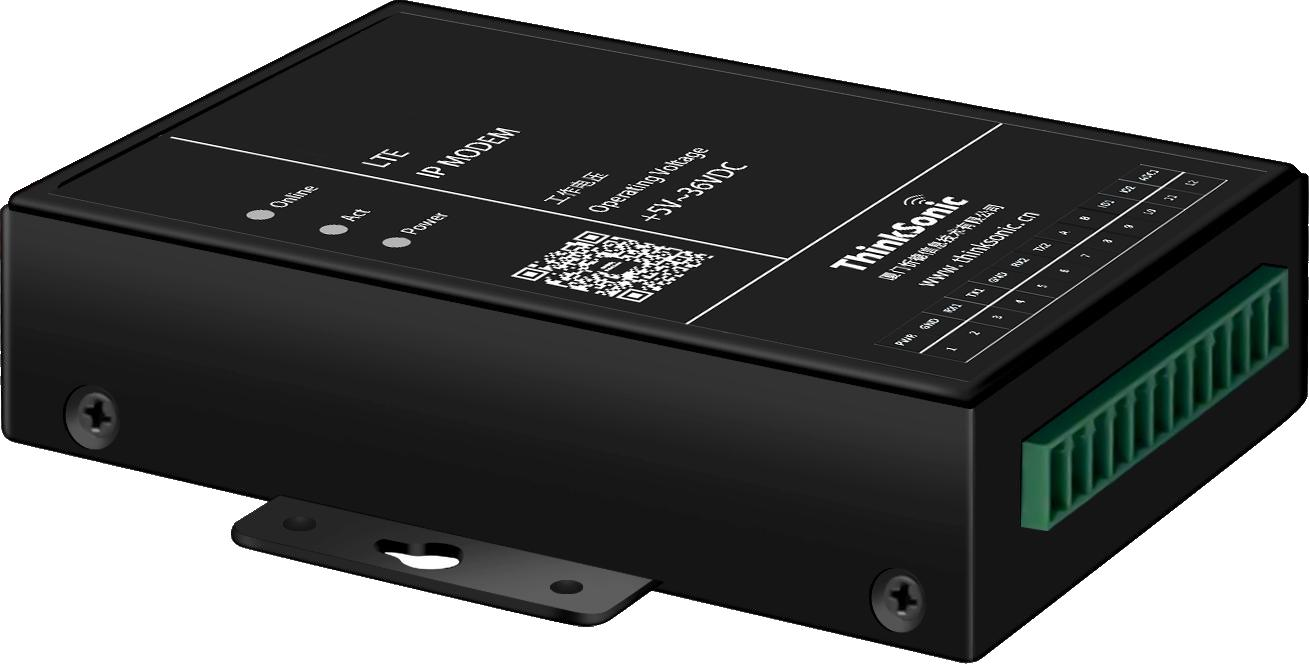

02 数据采集、传输设备

QIA02-101 是一款高性价比工业级4G 数据采集器产品，以4G Cat.4网络为承载网，为工业和商业用户提 供TCP/IP之上的无线数据传输通道，同时支持MQTT数据透传和Modbus采集转MQTT模式，实现了现场串口 设备与中心控制系统间的无线数据通信，轻松完成对现场设备的远程数据采集和控制。

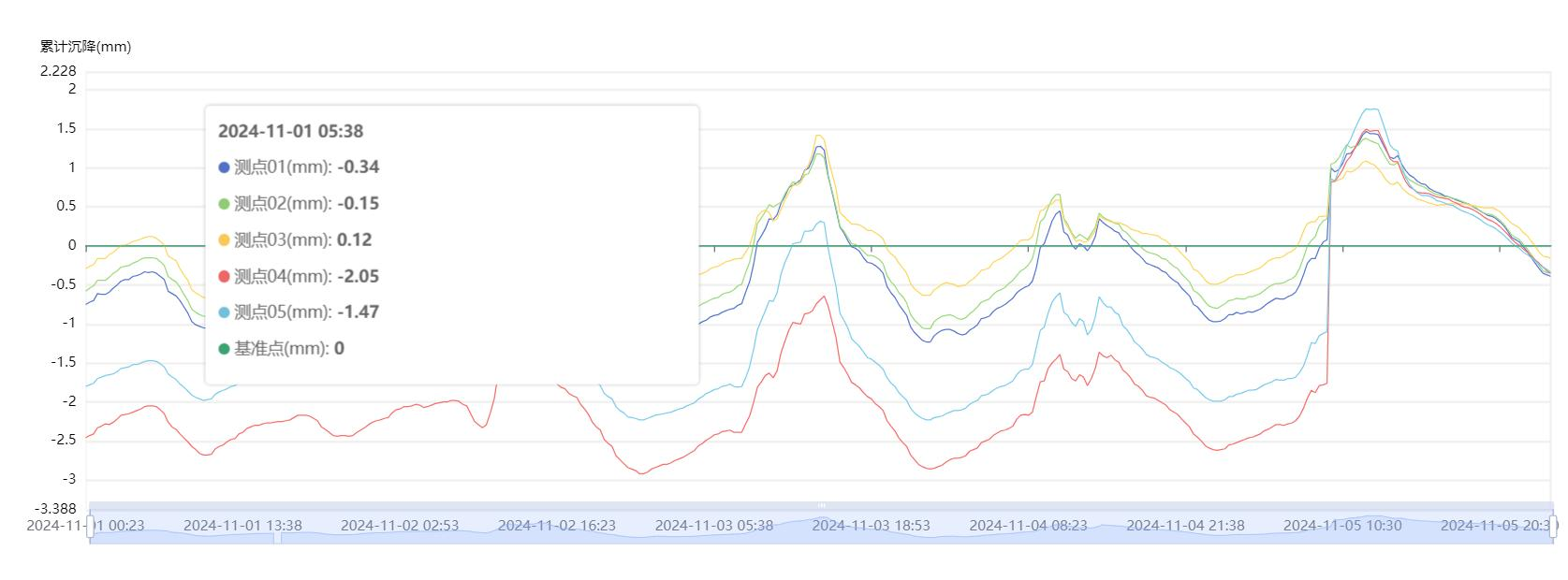

监测平台数据-沉降
