高支模结构健康监测案例

项目概述

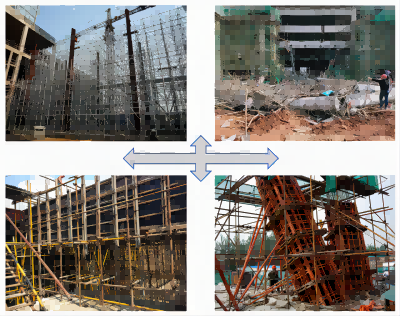

随着经济社会的持续快速发展，建筑科学技术的 日益进步，建筑工程的规模、空间和体量呈逐步增长 趋势，建筑物的平面布局、结构类型也更加复杂多样， 大跨度、大截面梁及高空间的建筑物对高支模施工安 全管理提出了更高的要求。高支模安全事故主要是高 支模承载过大或变形过大诱发系统内钢构件失效，发 生高支模局部坍塌或整体倾覆，进而造成混凝土浇注 作业人员伤亡，高支模监测监管面临严峻挑战。 某市某工地为保障工程的安全施工，在高支模上 部署了我司自动化实时监测分析系统，通过监测高支 模的倾角、轴力、沉降等数据，在出现异常状态时发 出预警，保证高支模的安全使用及作业人员生命安全。

主要监测仪器设备

整个监测系统由传感器 （位移计、倾角仪、轴力计）、 采集/传输设备（DTU、振弦采 集器）、数据库服务器、结构 健康监测平台等组成。

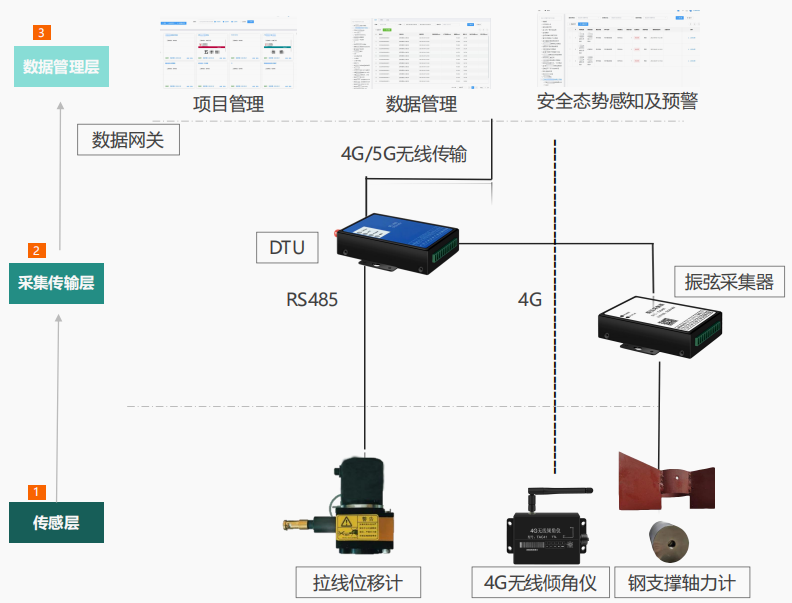

监测系统示意图

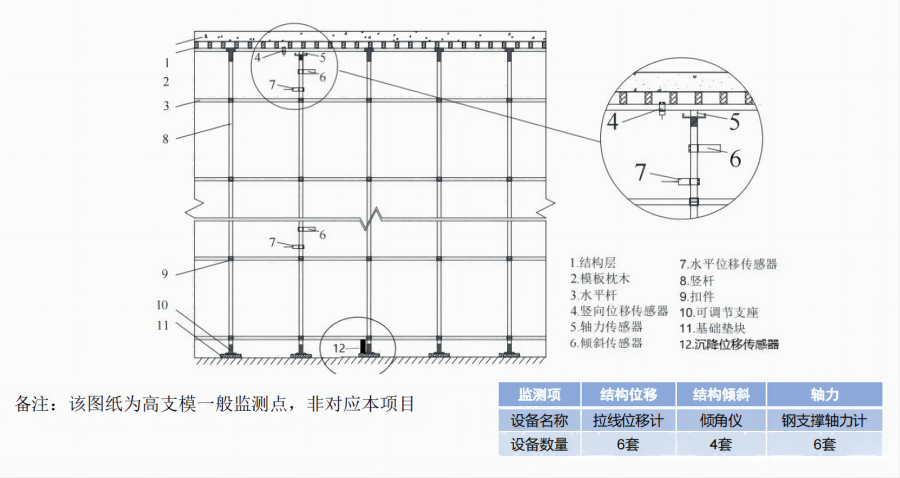

 项目图纸示例

传感器简介&现场照片

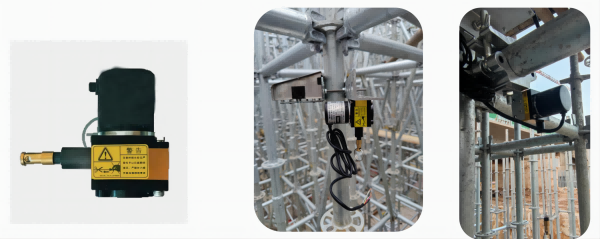

01 拉线位移计

QAF-M2系列拉绳位移传感器，结构小巧，安装方式新颖简便，满足绝大部分工业生产以及施工过程中的 监测需求。产品外壳和线轮均经过防腐氧化处理，牵引绳主体材质为不锈钢，外敷特氟龙，在恶劣的环境下也 不会影响工作。

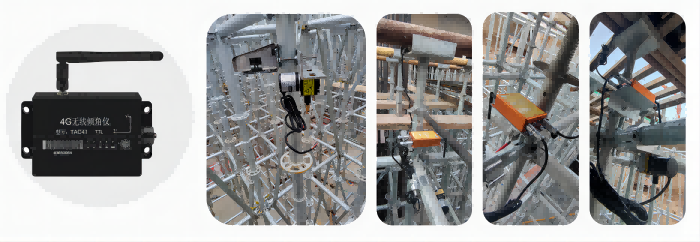

02 4G 无线倾角仪

TAC41倾角仪是一款超高精密角度测量设备，采用一体化设计，单台设备可测结构倾斜变化，4G通信， 内置大容量电池，无线传输免布线，是倾角测量的最佳选择！

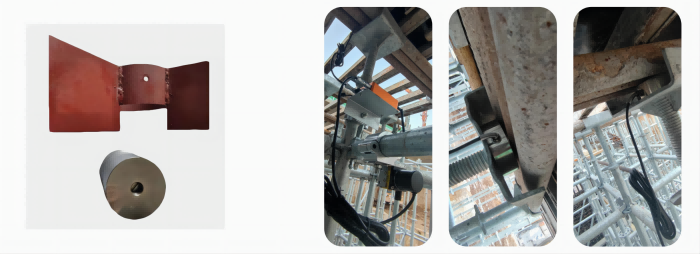

03 钢支撑轴力计

QVI-AM01型振弦式轴力计是一种振弦式载重传感器，能长期测量基础对上部结构的反力、钢支撑轴力及 静压桩实验时的载荷等。具有分辨率高、抗干扰性能强，对集中载荷反应灵敏、测值可靠性好等优点，能长期 测量基础对上部结构的反力、钢支撑轴力及静压桩实验时的载荷。

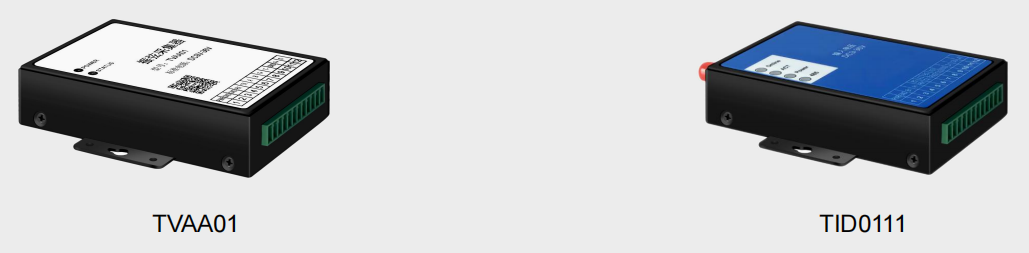

04 数据采集、传输设备

TVAA01 振弦式采集器专为振弦型传感器的数据采集设计，精确采集传感器的频率和温度数据，可方便 的应用于各种岩土安全监测项目中。 TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

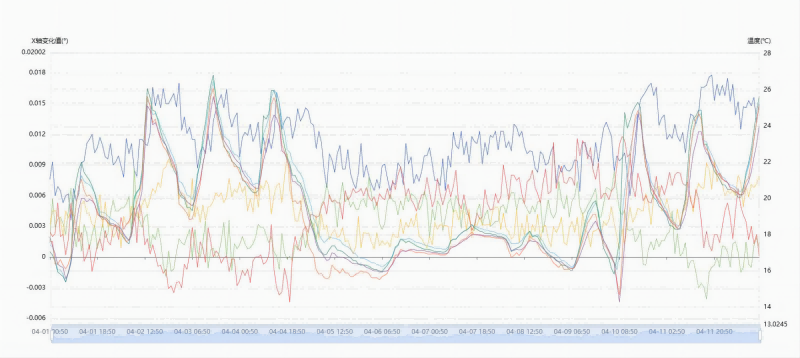

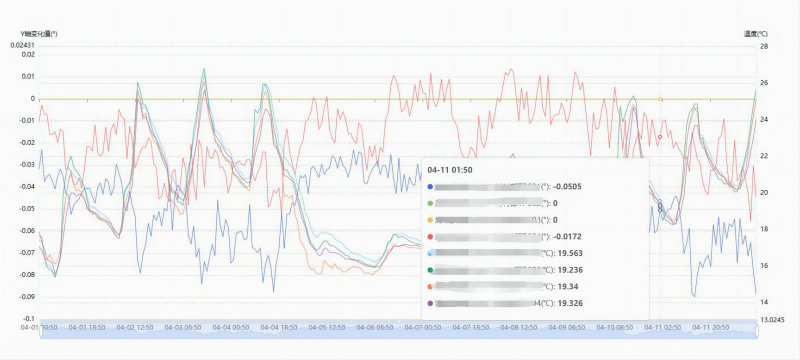

监测平台数据
