海上风电平台结构健康监测案例

项目概述

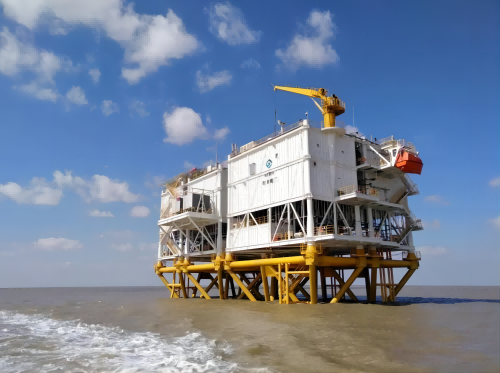

海上风电平台位于坐落于海里面，海上情况复 杂，加上长期海水的侵蚀等问题，容易造成海上 平台产生不均匀沉降。海上特殊的环境，远离陆 地，无法实施人工监测，采用自动化的监测省去 了大量的人力物力，且效果显著，数据报送及时， 保证海上风电持续安全运营。 某市某海上风电平台采用了我司自动化监测 系统，通过对海上风电平台的沉降、倾角等结构 健康监测，通过合理的计算和分析对工程的工作 状态进行评估，对工程未来性态进行预报，以确 保工程的安全，同时兼顾有改进工程设计、提高 施工技术、进行科学研究等作用。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪、倾角仪）、采 集/传输设备（DTU）、数据库 服务器、结构健康监测平台等 组成。

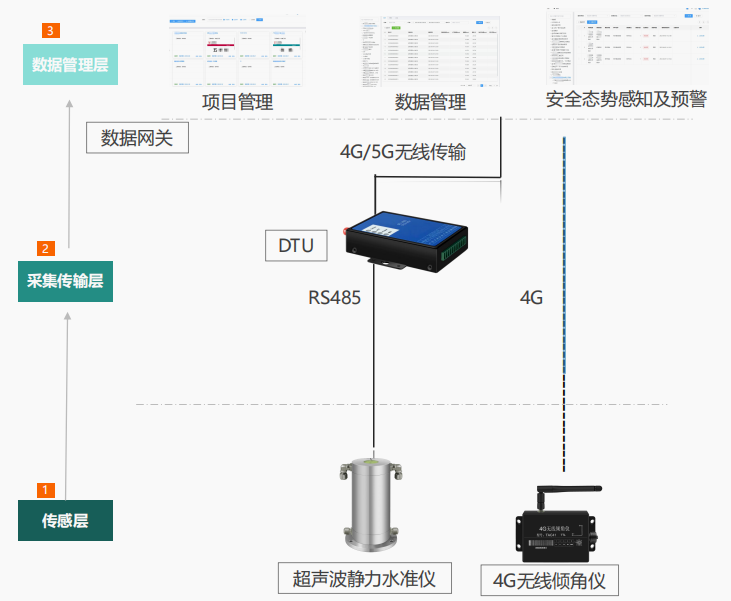

监测系统示意图

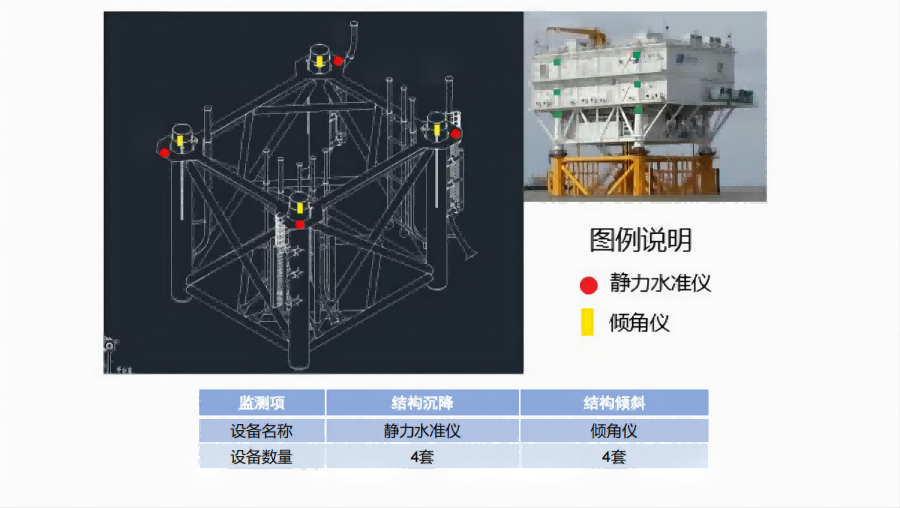

 项目图纸示例

传感器简介&现场照片

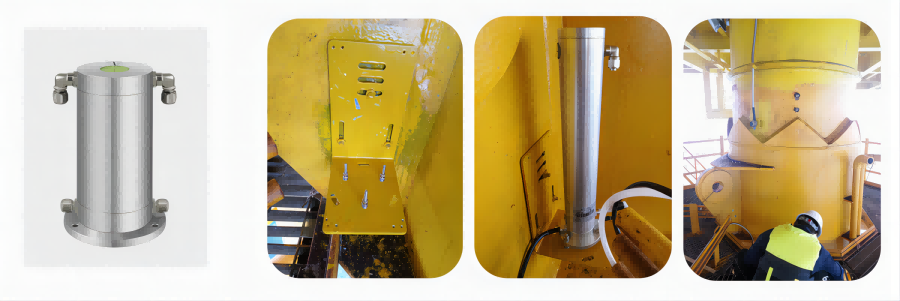

01 超声波静力水准仪

超声波静力是测量相对高程的高精度测量仪器。静力水准仪组成的沉降监测系统是利用连通器的原理，通 过基准点与观测点液位的变化量，计算得出沉降量。

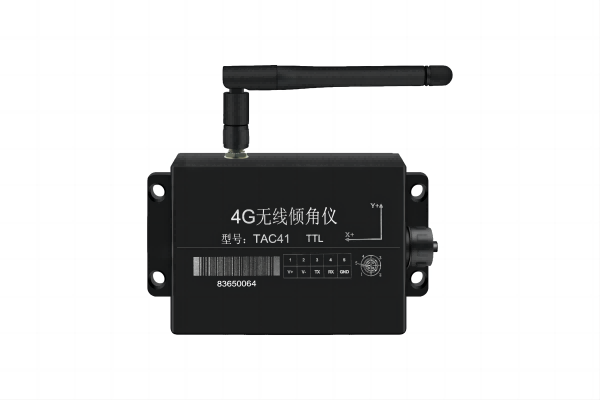

02 4G 无线倾角仪

TAC41倾角仪是一款超高精密角度测量设备，采用一体化设计，单台设备可测结构倾斜变化，4G通信， 内置大容量电池，无线传输免布线，是倾角测量的最佳选择！

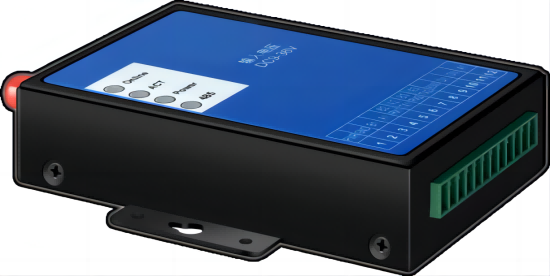

03 数据采集、传输设备

ID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

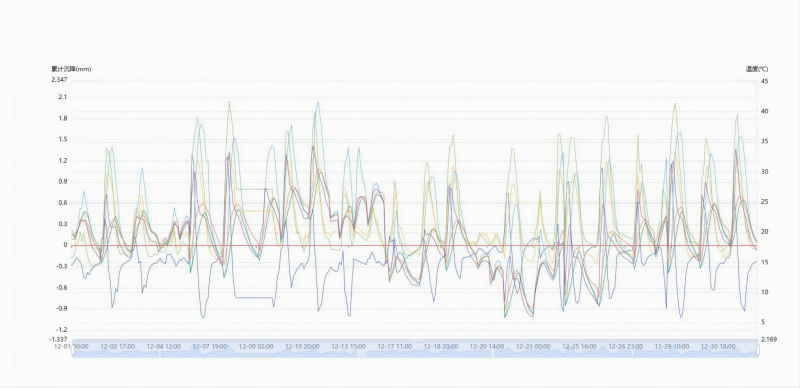

监测平台数据-水准仪

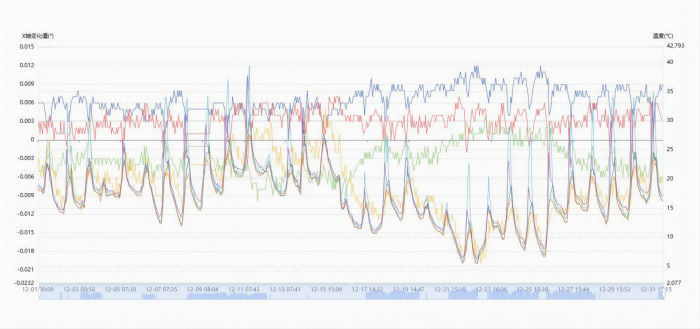

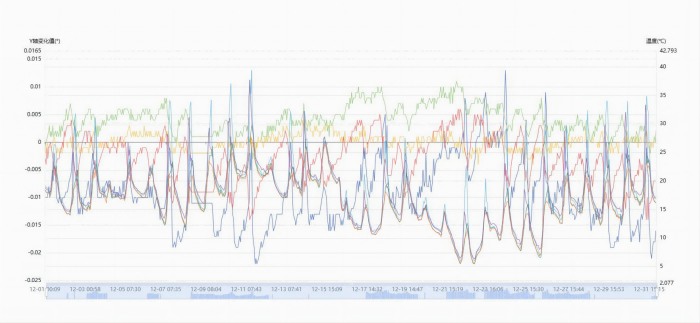

监测平台数据-倾角仪
