铁塔结构健康监测案例

项目概述

在自然环境和外界条件的作用下，地震、 雷击、滑坡、恶劣气候、老化、潜在的人为 破坏等因素，都会给铁塔带来一定的安全隐 患，很多铁塔建设在山体上，容易发生滑移、 倾斜、开裂等现象，从而引起导致铁塔变形、 倾斜、甚至倒塔等。

某市的通讯铁塔为了消除安全隐患，避 免出现倾斜、倒塌等危及通信安全的事件发 生，采用我司自动化监测系统，通过倾角传 感器对铁塔的倾斜状态进行实时监测，保障 铁塔的正常运营。

主要监测仪器设备

整个监测系统由传感器 （倾角仪）、采集/传输设备 （DTU）、数据库服务器、结 构健康监测平台等组成。

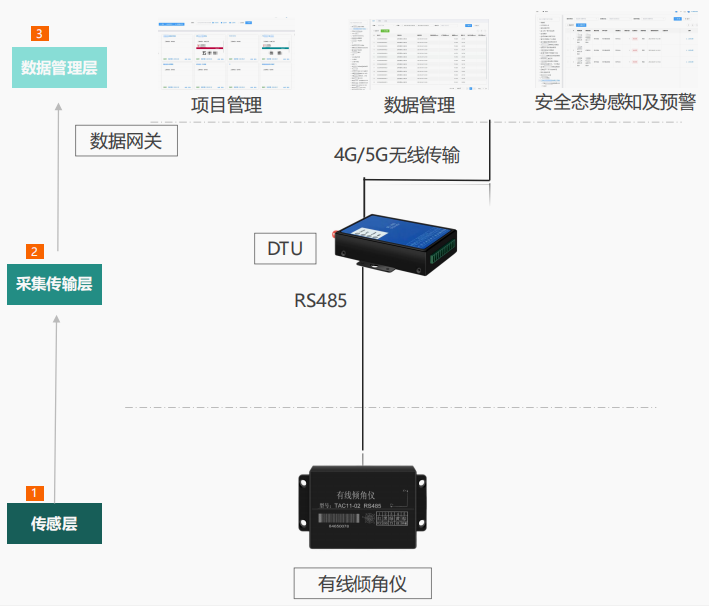

监测系统示意图

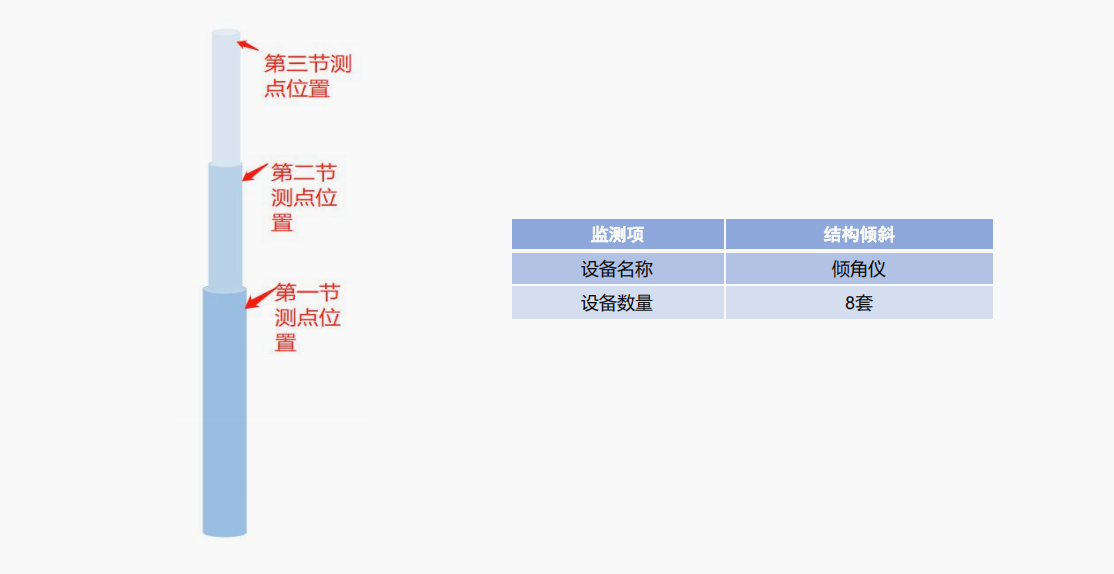

 项目图纸示例

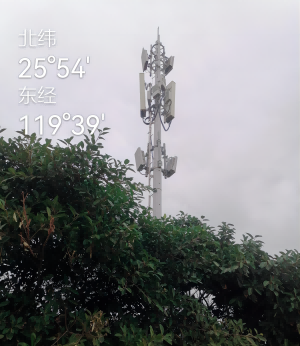

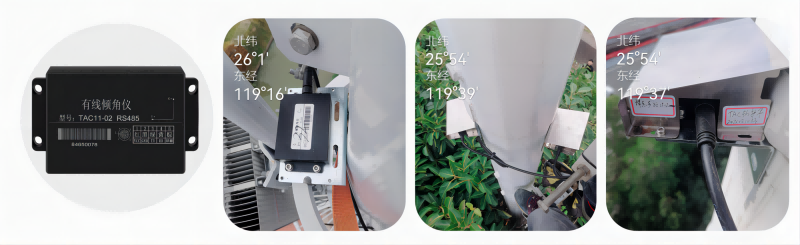

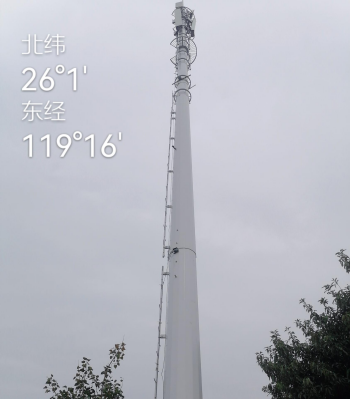

传感器简介&现场照片

01 有线倾角仪

TAC11倾角仪是一款超高精密角度测量设备，精度高达0.005°。TAC11采用高端的MEMS技术、数字输出 双轴倾角，传感器内部采用高分辨力差分数模转换器。通过把静态重力场的变化转换成倾角变化，以数字方式 直接输出当前的横滚角和俯仰角。整机轻便，应用广泛，倾角测量的最佳选择。

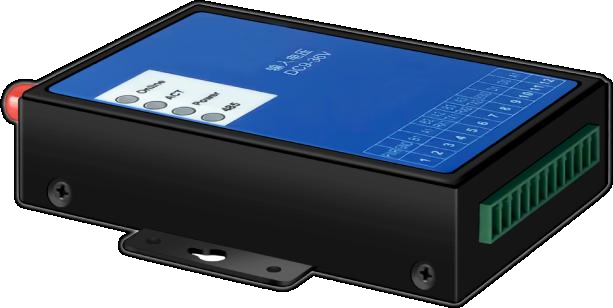

02 数据采集、传输设备

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

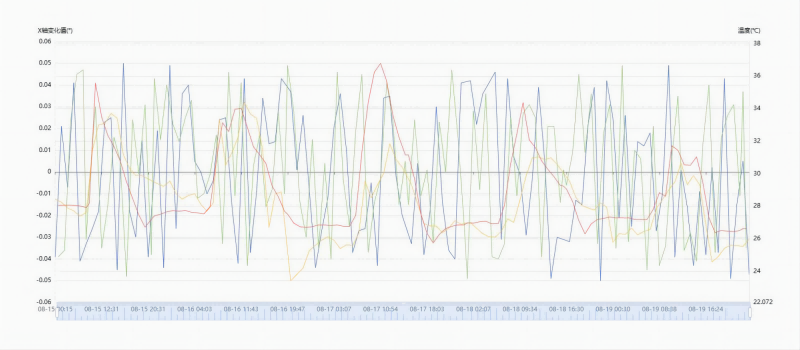

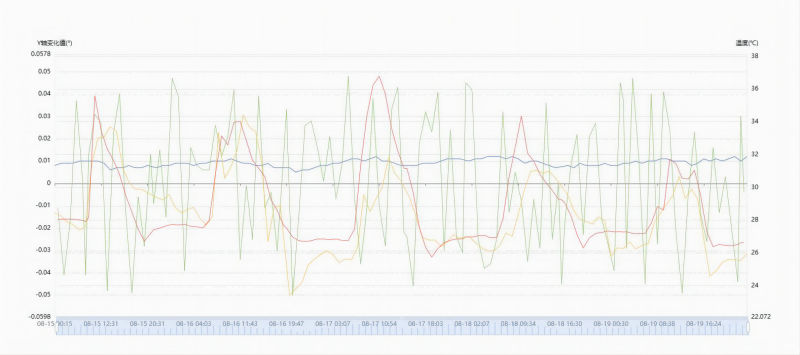

监测平台数据
