管廊结构健康监测案例

项目概述

近年来，城市综合管廊的建设投资巨大， 施工影响范围广，担负着城市核心区运行的重 要任务，其结构安全的重要性不言而喻。为实 现智能管理，避免安全事故，综合管廊项目需 采用自动化结构安全监测系统，采用信息化、 自动化、物联网等技术来实现对管廊工程结构 物沉降的在线可视化实时监测。通过对传感器 数据的自动化采集、分析、传输与管理，准确 掌握其所辖范围结构体的实时健康状况。 福建省某市管廊周围在施工，为实时掌握 其结构安全，部署了我司静力水准仪系统进行 监测。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪）、采集/传输设 备（DTU）、数据库服务器、 结构健康监测平台等组成。

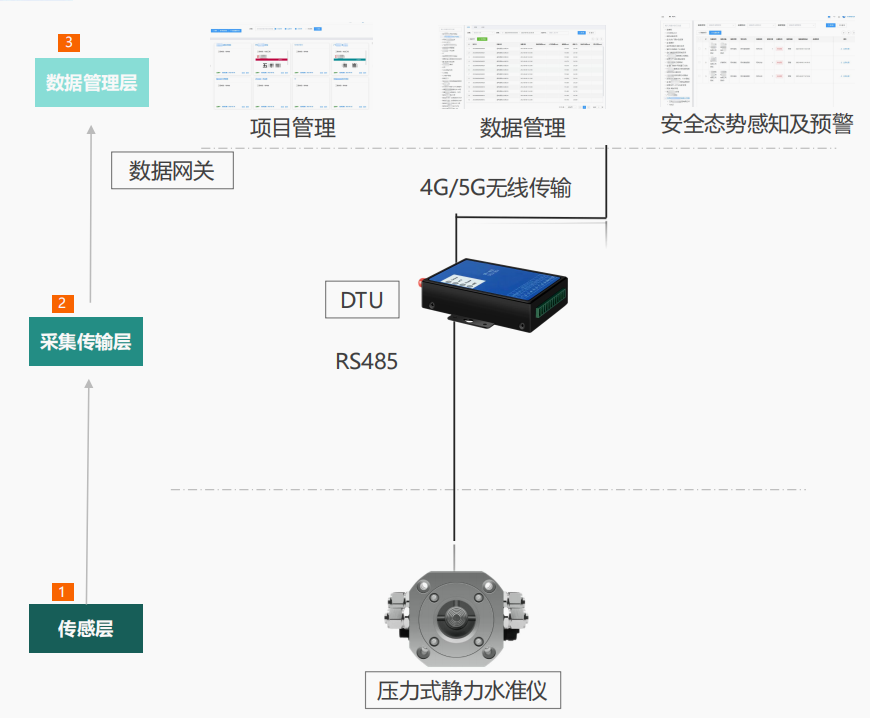

监测系统示意图

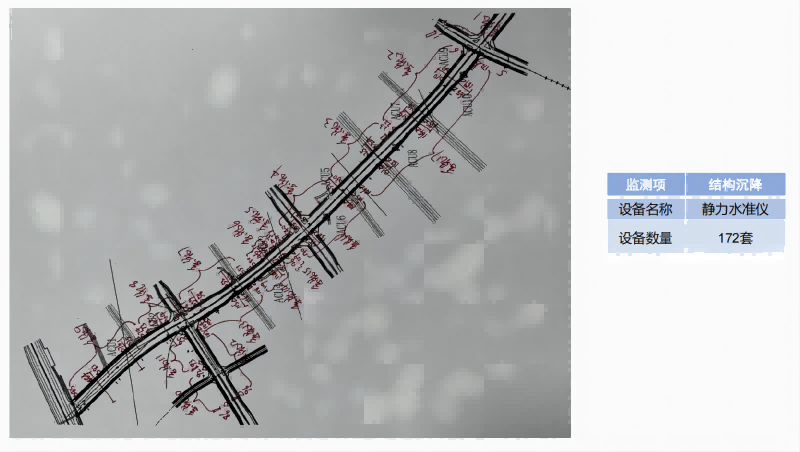

 项目图纸示例

传感器简介&现场照片

01 压力式静力水准仪

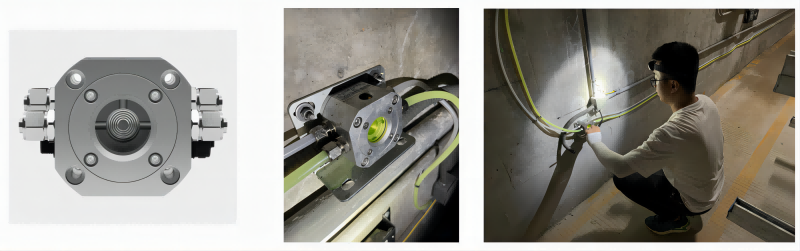

TPA02型压力式静力水准仪是一款通过压力传感器测量出相对液位高度的高精度测量仪器。适用于岩土、 结构安全工程长期的多点间的垂直位移监测。在监测系统中选定一个相对稳定的点为基准点，通过基准点与观 测点液位的变化量，计算得出沉降量。主要应用在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位 移监测。

02 数据采集、传输设备

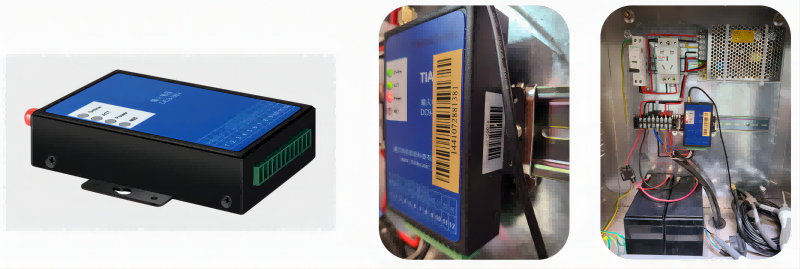

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

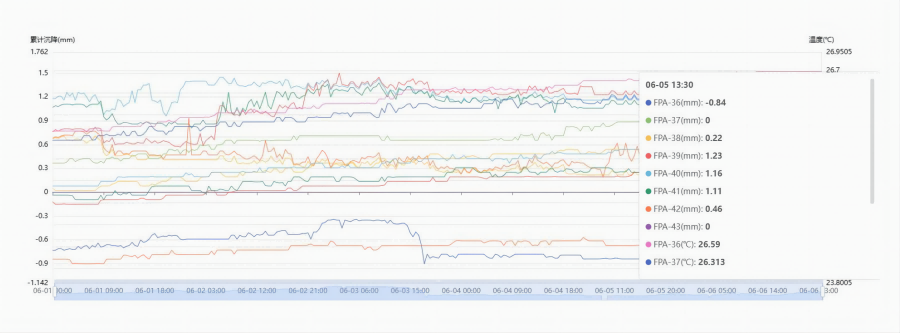

监测平台数据
