隧道结构健康监测案例

发布时间：2024/5/27 16:06:01

项目概述

隧道是地下的穿越工程，地质及水文条件复杂多变，隧道因地质条件恶化、火灾、结构损伤、退化和失稳、自然灾害、周边施工等影响，可能会出现隧道拱形变形、边墙开裂、衬砌损坏、隧道渗水、隧道冻胀、围岩超应力等病害。所以对现役运营隧道或施工期隧道进行健康诊断和病害预防及控制非常关键。

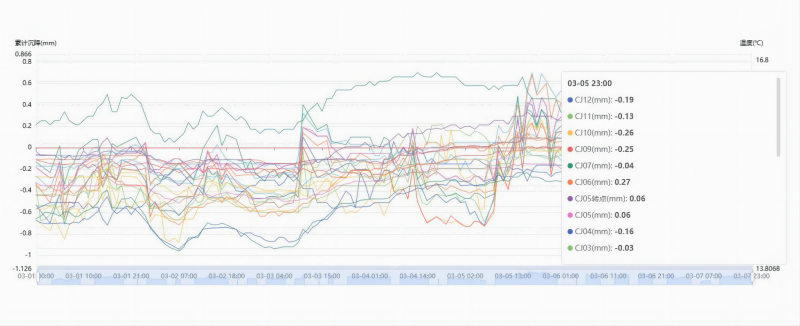

某市的某条公路隧道，因周边在进行基坑开挖，为保证隧道的安全，采用我司自动化监测系统对隧道的沉降和收敛进行监测，实时监测隧道结构安全，保障隧道的正常、安全运营。

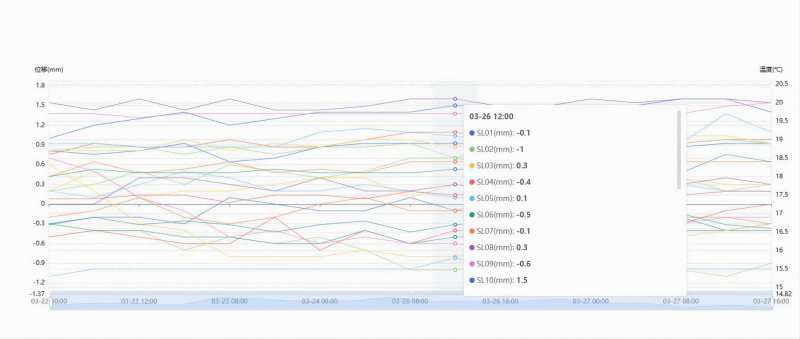

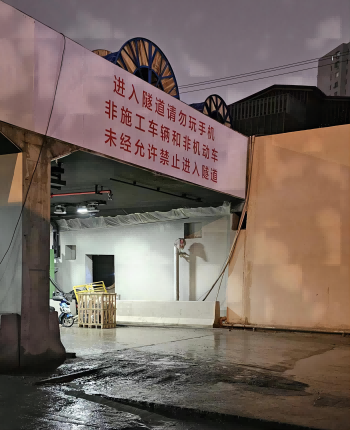

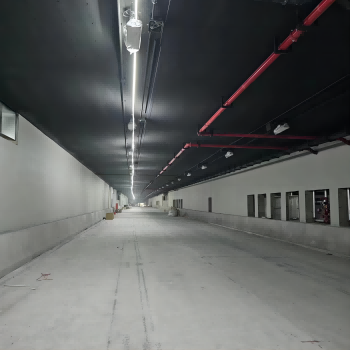

1(1).png 01(1).png

主要监测仪器设备

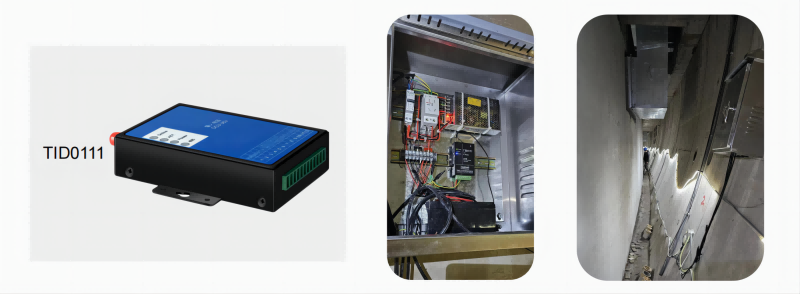

整个监测系统由传感器（静力水准仪、激光位移计）、采集/传输设备（DTU）、数据库服务器、结构健康监测平台等组成。

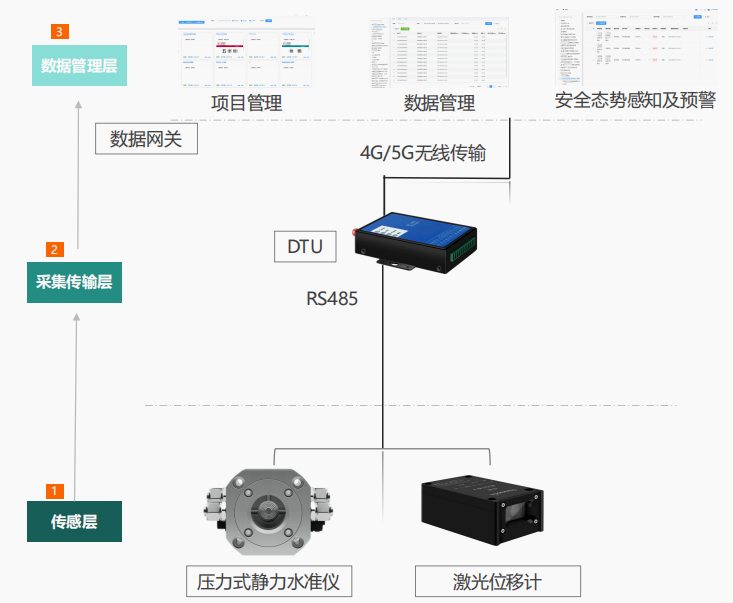

监测系统示意图

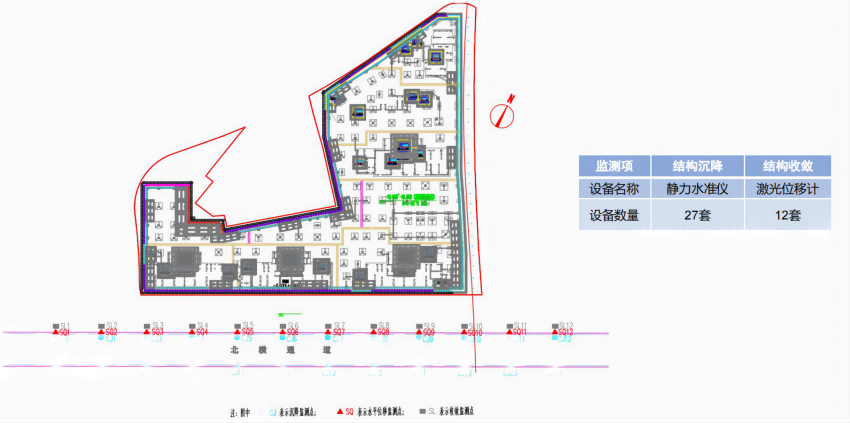

项目图纸示例


传感器简介&现场照片

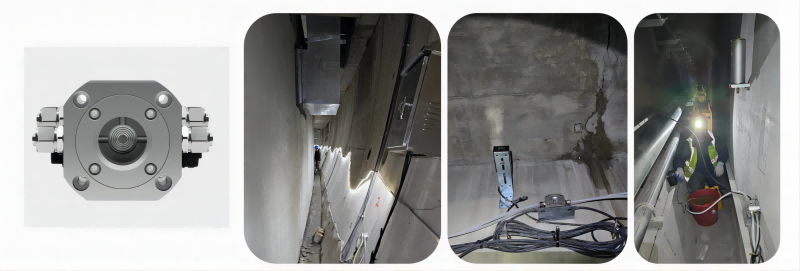

01 压力式静力水准仪

TPA02型压力式静力水准仪是一款通过压力传感器测量出相对液位高度的高精度测量仪器。适用于岩土、结构安全工程长期的多点间的垂直位移监测。在监测系统中选定一个相对稳定的点为基准点，通过基准点与观测点液位的变化量，计算得出沉降量。

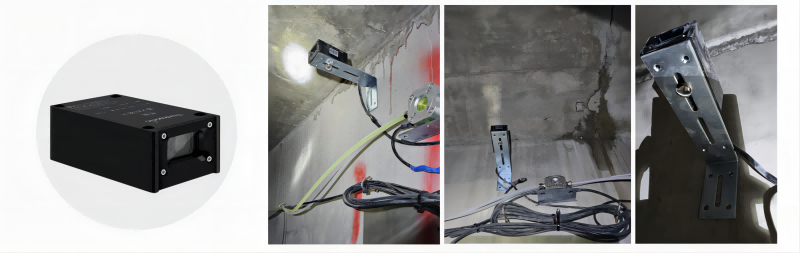

02 激光位移计

激光位移计是一款利用激光高方向性、高单色性和高亮度等特点实现无接触远距离测量位移变化的高精度测量仪器。激光位移计为非接触位移测量提供了有效的测量方法，同时使位移测量的精度、可靠性等均获得了极大的提高。激光位移计广泛适用于隧道、桥梁、交通港口等岩土、结构安全工程的长期持续性监测。本产品采用激光相位法原来进行测量，相位式激光测距通常适用于中短距离的测量，测量精度可达毫米、亚毫米级。
