基坑结构健康监测案例

项目概述

基坑工程是一门实践性很强的学科。由于地质条件可能 与设计采用的土的物理、力学参数不符，且基坑支护结构在 施工期和使用期可能出现土层含水量、基坑周边荷载、施工 条件等自然因素和人为因素的变化，而且现阶段各种计算模 型都存在较大的局限性，因此，基坑工程的理论计算结果与 实测数据往往有较大差异，在工程设计阶段就准确无误地预 测基坑支护结构和周围土体在施工过程中的变化是不现实的， 施工过程中如果出现异常，且这种变化又没有被及时发现并 任其发展，后果将不堪设想。

某市某基坑采用了我司自动化实时监测分析系统，通过 基坑监测可以及时掌握支护结构受力和变形状态以及基坑周 边受保护对象变形状态是否在正常设计状态之内，当出现异 常时，以便采取应急措施。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪、倾角仪）、采 集/传输设备（DTU）、数据库 服务器、结构健康监测平台等组成。

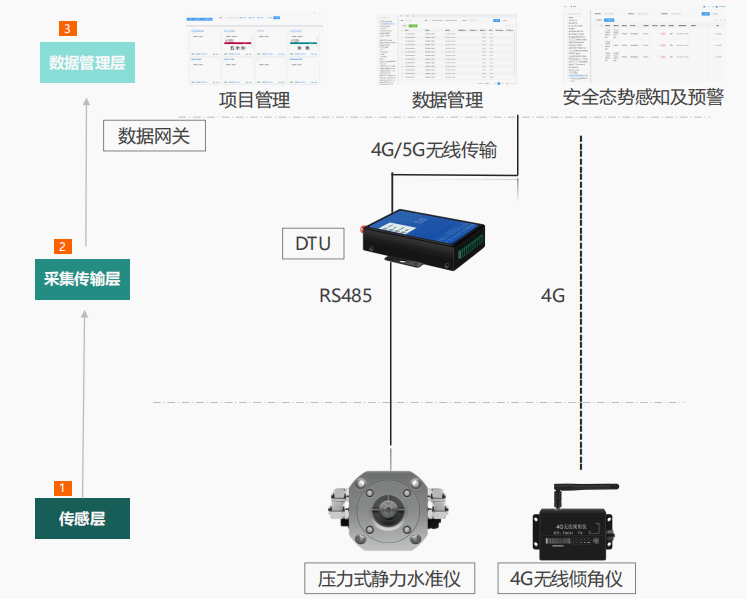

监测系统示意图

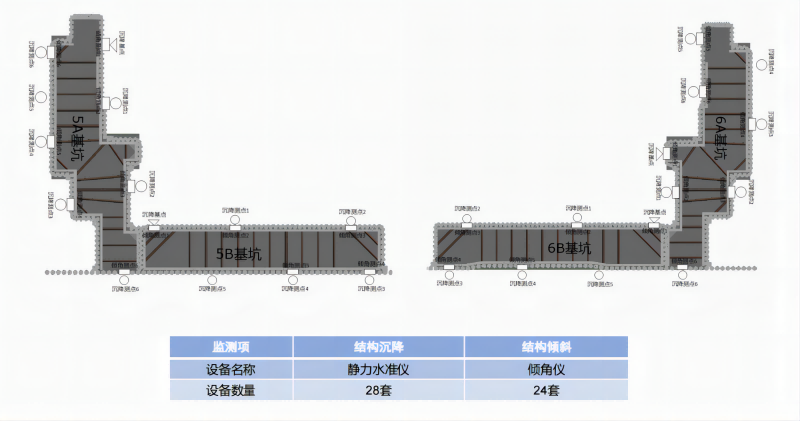

 项目图纸示例

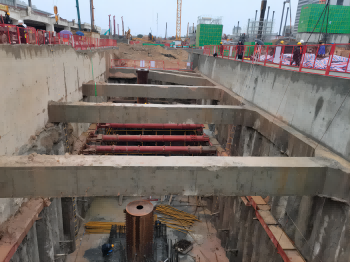

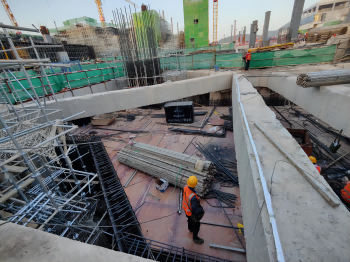

传感器简介&现场照片

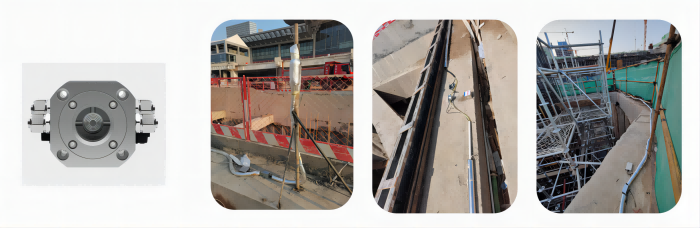

01 压力式静力水准仪

TPA02型压力式静力水准仪是一款通过压力传感器测量出相对液位高度的高精度测量仪器。适用于岩土、 结构安全工程长期的多点间的垂直位移监测。在监测系统中选定一个相对稳定的点为基准点，通过基准点与观 测点液位的变化量，计算得出沉降量。主要应用在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位移监测。

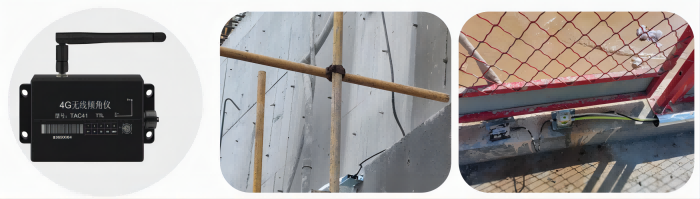

02 4G 无线倾角仪

TAC41倾角仪是一款超高精密角度测量设备，采用一体化设计，单台设备可测结构倾斜变化，4G通信， 内置大容量电池，无线传输免布线，是倾角测量的最佳选择！

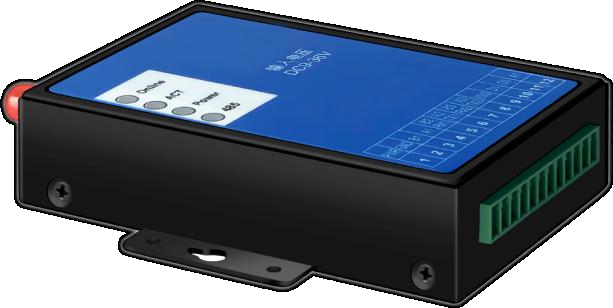

03 数据采集、传输设备

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

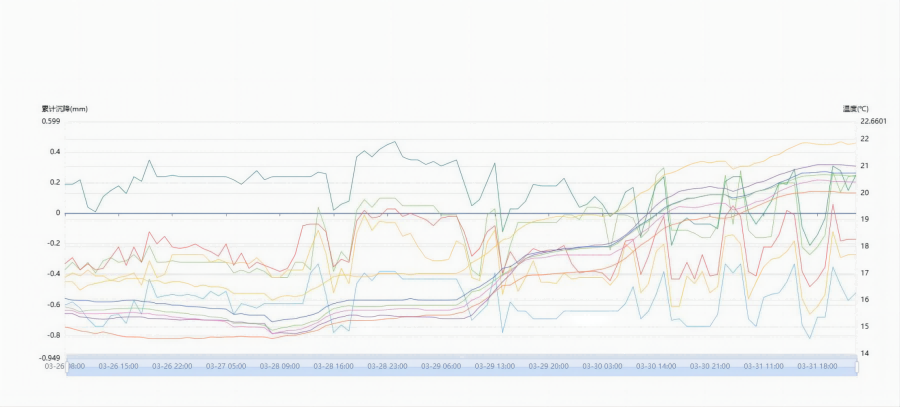

监测平台数据-水准仪

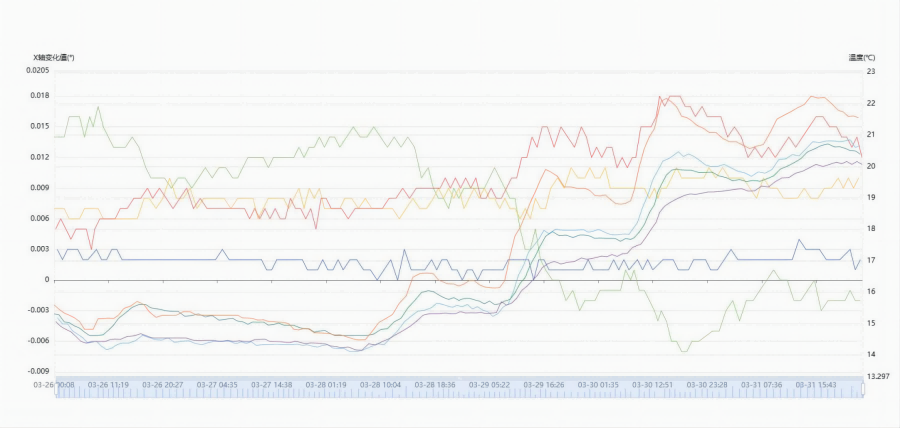

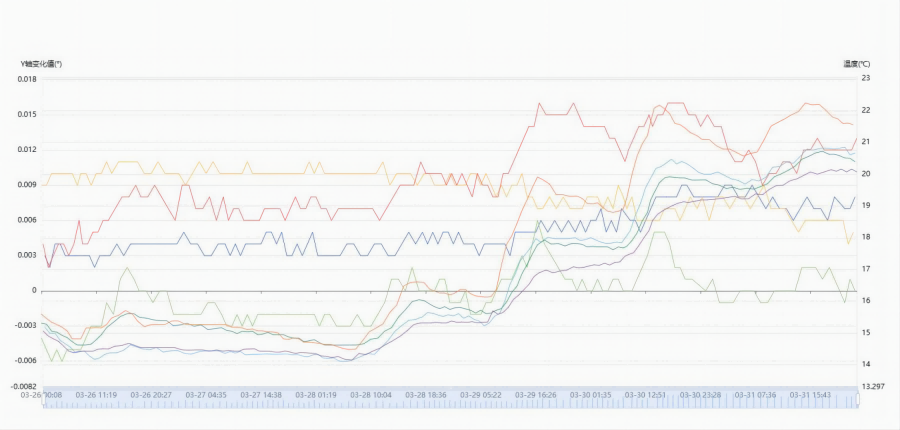

监测平台数据-倾角仪
