基坑周边污水储泥罐结构健康监测案例

项目概述

某市储泥罐旁边在进行基坑开挖，用于建设国 内最大的地下污水处理厂，为了防止现有的江水处 理厂的污水储泥罐出现倒塌，预防基坑开挖对储泥 罐造成严重危害，采用我司无线倾角仪、超声波静 力水准仪在线实时监测储泥罐的结构健康状况，保 障基坑周边建筑的安全。

通过储泥罐的监测，实现施工过程的实时安 全性评估，在相关物理量到达预警值时，及时报警 指示，为工程实现动态化设计和信息化施工提供所 需的数据，使工程处于受控状态，保证工程顺利进行。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪、倾角仪）、采 集/传输设备（DTU）、数据库 服务器、结构健康监测平台等组成。

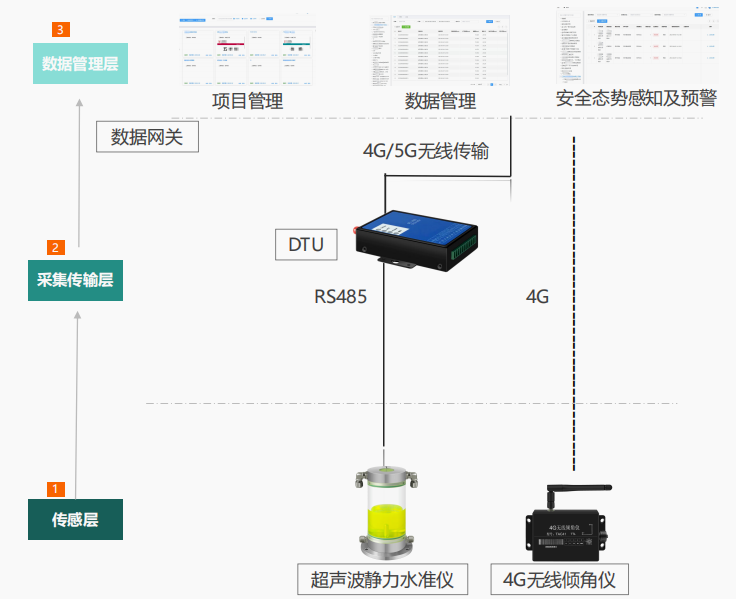

监测系统示意图

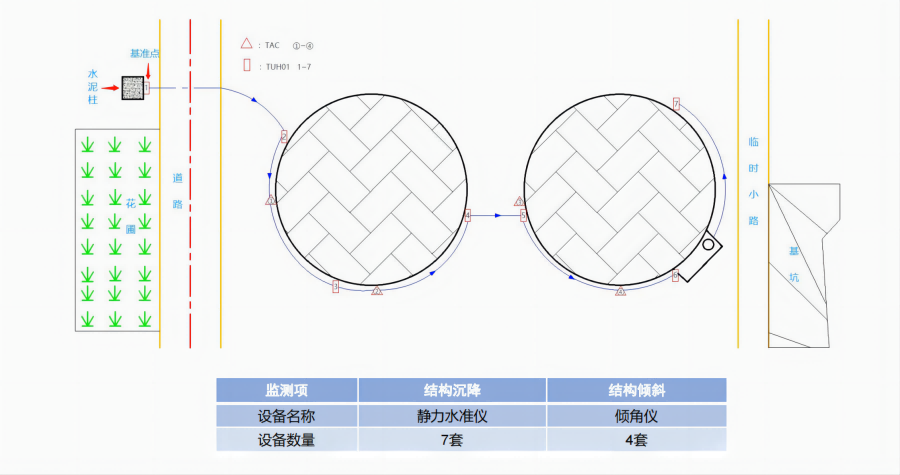

 项目图纸示例

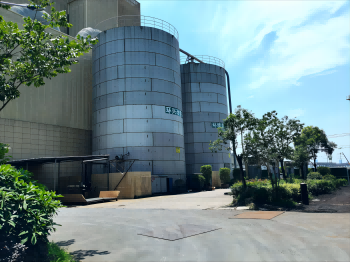

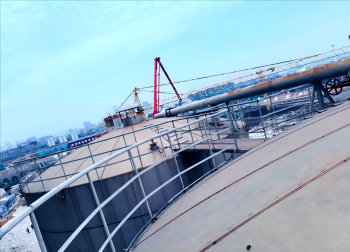

传感器简介&现场照片

01 超声波静力水准仪

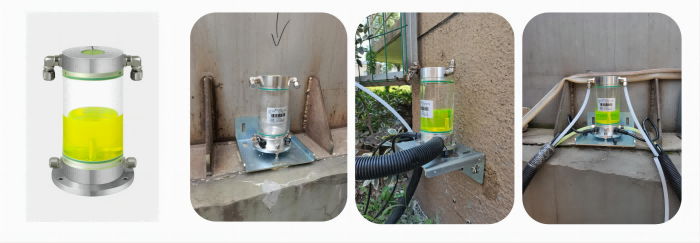

TUH01超声波静力水准仪是测量相对高程的高精度测量仪器。静力水准仪组成的沉降监测系统是利用连通 器的原理，通过基准点与观测点液位的变化量，计算得出沉降量。

02 4G 无线倾角仪

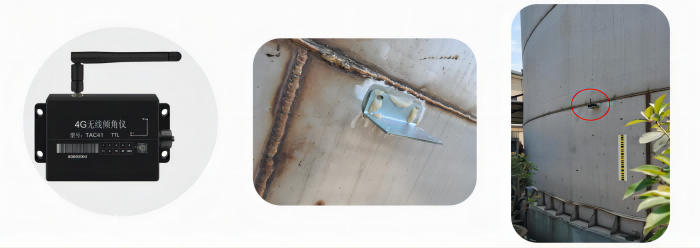

TAC41倾角仪是一款超高精密角度测量设备，采用一体化设计，单台设备可测结构倾斜变化，4G通信，内置大容量电池，无线传输免布线，是倾角测量的最佳选择！

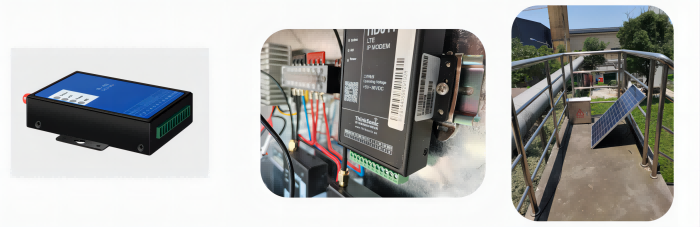

03 数据采集、传输设备

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

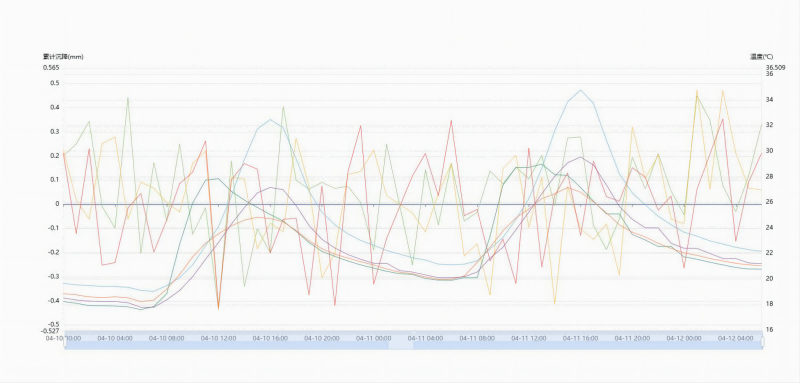

监测平台数据-水准仪

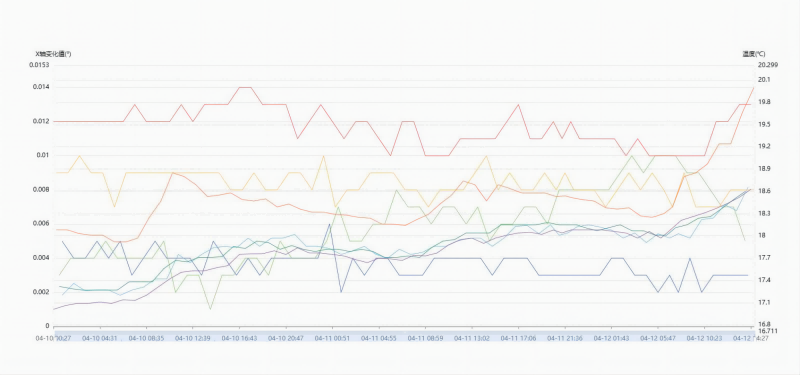

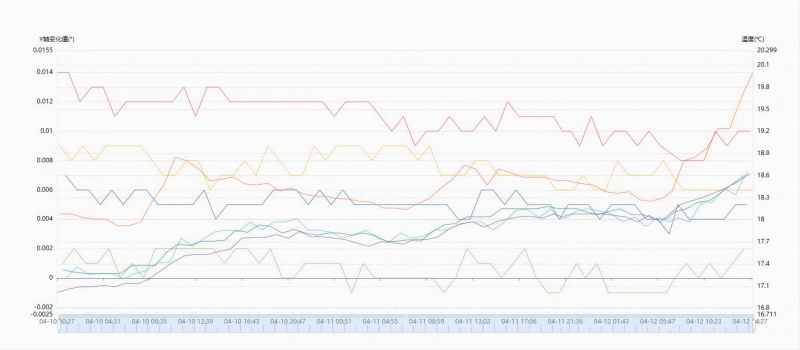

监测平台数据-倾角仪
