“一桥一策”如何落地？一座上承式拱桥结构监测系统深度解析

一座160米上承式拱桥，经历过三类桥评定、加固、反复病害，如今如何用“数字管家”实现安全预警？

在长大桥梁结构健康监测系统建设从“试点”走向“常规”的今天，很多管养单位面临同样的问题：系统该怎么建？传感器该布在哪？预警阈值设多少？建完之后怎么用？

本文以某上承式钢筋混凝土箱形拱桥的监测案例为蓝本，拆解其监测系统的建设思路、技术亮点和值得借鉴的注意事项。希望对正在规划或优化桥梁监测项目的你，有所启发。

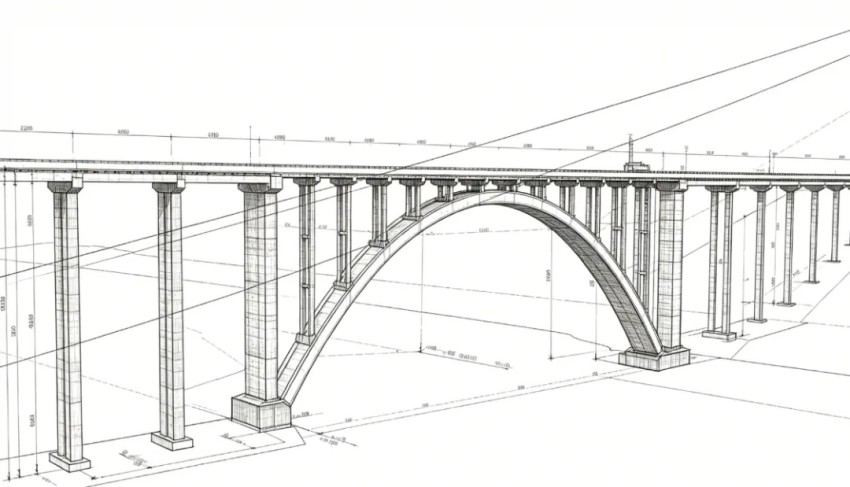

该桥位于南方某山区，是一座上承式钢筋混凝土箱形拱桥，主跨160米，全长约330米，建于2000年代，二级公路，双车道。

它的“履历”并不简单：

• 运营约10年后，被评定为三类桥，发现拱圈裂缝、桥面板脱落、支座脱空等大量病害。

• 随后进行加固（碳纤维布、裂缝封闭、支座更换、拱圈涂装等）。

• 近年多次定期检测评定为二类桥，但病害反复出现，如裂缝、露筋、盖梁锈胀、支座脱空等。

管养痛点很典型：人工巡检周期长、隐患发现滞后、缺乏数据支撑的预警能力。这正是健康监测系统要解决的核心问题。

亮点1：监测项目“因桥制宜”

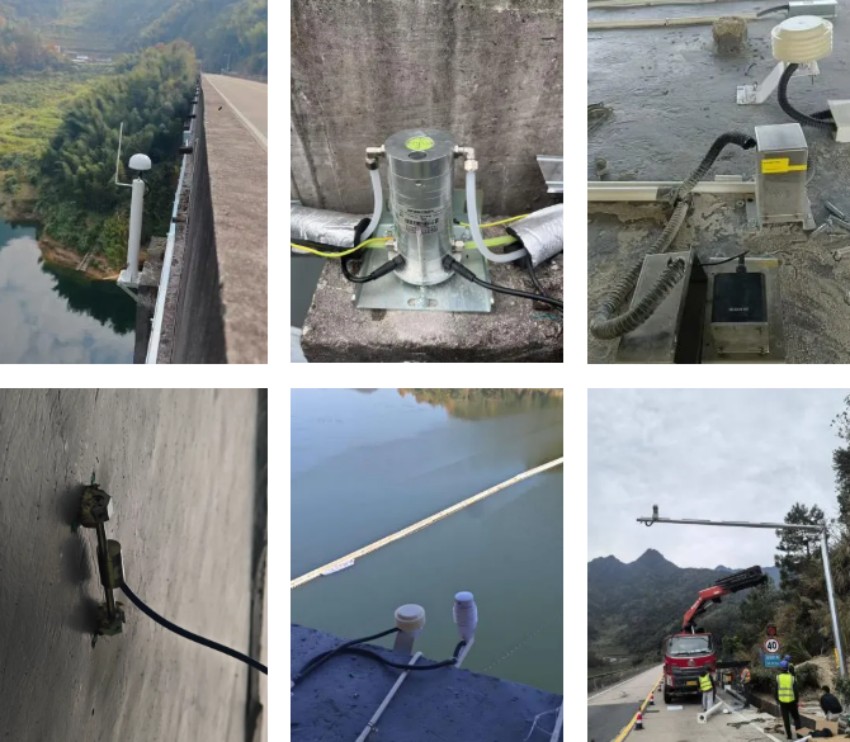

不是所有桥梁都监测同一套东西。该桥根据自身结构特点和历史病害，选择了环境温湿度、风速风向、结构应变和温度、交通荷载、空间变位、主梁挠度、结构振动、裂缝作为监测项目。

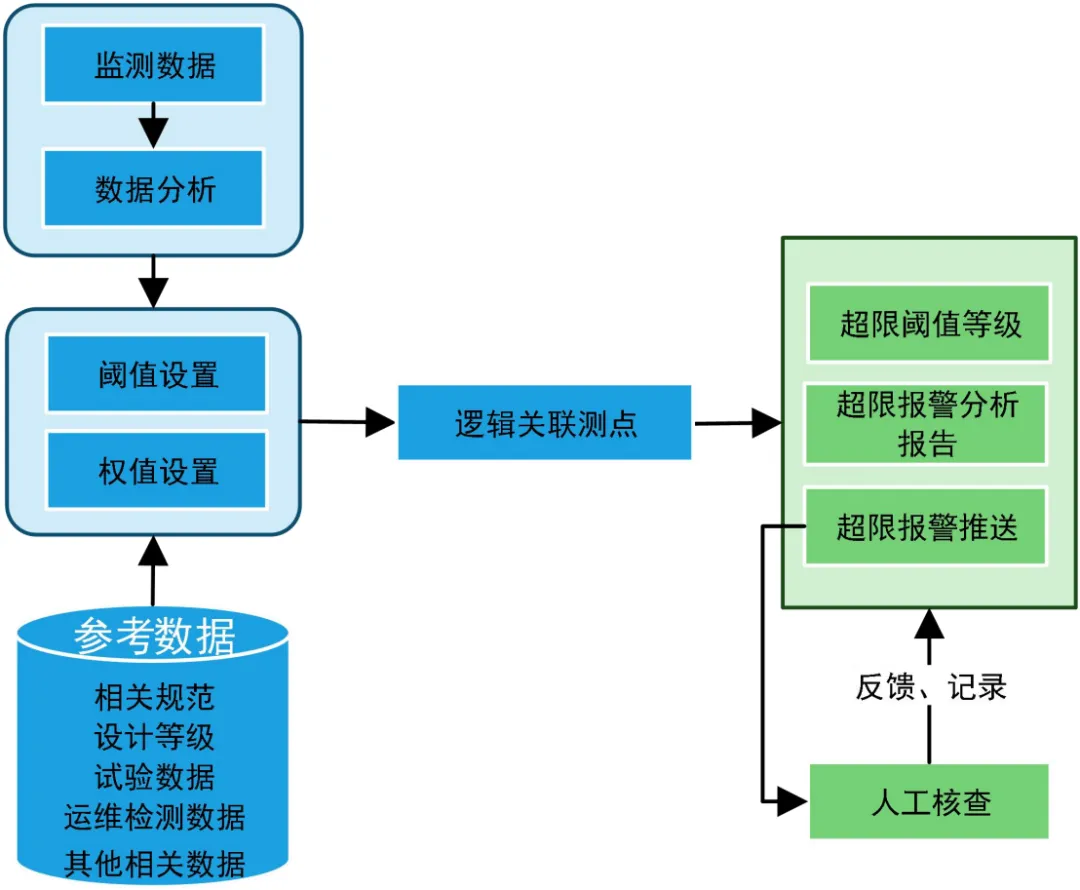

亮点2：预警机制“分级清晰、有动作”

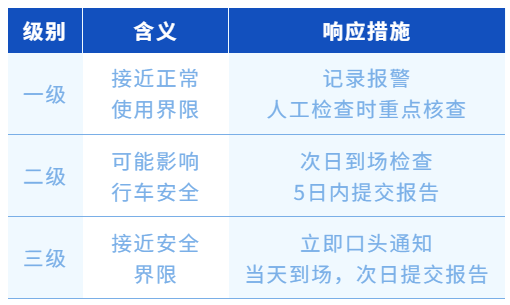

系统设置三级报警阈值，每级对应明确的响应措施：

亮点3：数据采集“不怕断网、时间统一”

• 断点续传：网络或电力故障恢复后，系统自动续传，数据不丢失。

• 时间同步：通过NTP协议，全系统时间同步精度优于1ms，保证多源数据可比对分析。

亮点4：防雷、供电、线缆“细节到位”

很多监测系统“夭折”的原因不是传感器不好，而是供电不稳、雷击损坏、线缆老化。

该项目设计：

• 所有机柜、配电箱安装过电压保护器；

• UPS保证断电后24小时以上运行；

• 线缆穿镀锌钢管或桥架，禁止裸露敷设；

• 数据采集站防护等级IP65以上。

亮点5：预留部省平台对接，不做“数据孤岛”

系统已按照现行技术规范设计了三种数据接口报文格式（通用、GNSS、车轴车速仪），未来可无缝接入上级健康监测平台。

这是目前所有新建监测系统的“必选项”，前期不留接口，后期改造代价极大。

1. 别“一刀切”，坚持“一桥一策”

拱桥怕的是拱脚位移、拱顶下沉、裂缝发展，而不是索力。

选择监测项目前，先做结构危险性分析：灾害天气、超载、拱脚偏位、主梁线形变化……哪项风险高，就重点监测哪项。

2. 传感器不是越多越好，而是“关键截面+代表性测点”

应变测点集中在主拱圈、主梁跨中、拱脚等关键截面。

裂缝监测选择已有典型裂缝，而非随意布点。

3. 人工巡检仍是系统的重要补充

传感器无法监测支座脱空、伸缩缝破损、排水沟堵塞、护栏锈蚀等病害。需结合人工检查，并与监测数据联动分析。

监测系统 + 人工巡检 = 真正的“健康管理”。

4. 数据采集要考虑“断点续传+时间同步”

现场网络或电力故障是常态，没有断点续传的系统不可靠。

时间不同步，振动、应变、位移数据就无法关联分析。

5. 防雷、供电、线缆保护“决定系统寿命”

开放环境下的传感器，雷击、潮湿、线缆破损是三大杀手。

预算里别省这些“看不见的钱”：防雷器、UPS、镀锌钢管、防水接头。

6. 运维要提前规划，别“只建不管”

很多系统建成第二年就“瘫痪”，不是因为技术不行，而是因为没钱运维、没人管数据。

这座拱桥的监测系统建设，不是“为了建而建”，而是基于真实病害、结构特点、管理需求的一次精准施策。

从传感器布点到预警机制，从数据采集到平台对接，处处体现“技术可靠、因桥制宜”的原则。

对于正在或计划建设桥梁监测系统的单位来说，这个案例最大的启示是：

别贪大求全，别照搬照抄。先搞清楚你的桥有什么病害、需要监测什么、怎么监测、怎么运维。
