一根总线串联所有测点！这款磁致式分层沉降仪让沉降监测更简单

前言

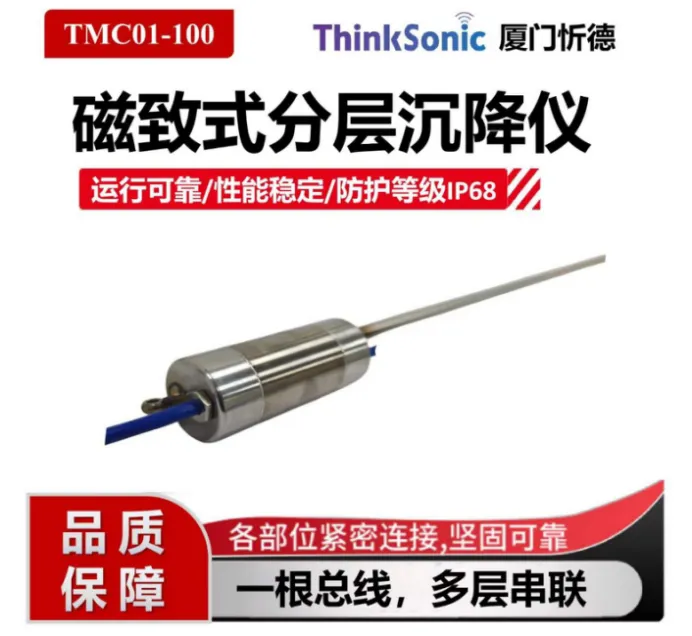

在土木工程、水利水电、轨道交通等领域，分层沉降监测是保障工程安全的重要一环。传统监测方案往往面临布线复杂、信号不稳定、安装成本高等痛点。今天，为大家介绍一款由我司推出的TMC01-100磁致式分层沉降仪，一根总线串联所有测点，让沉降监测更简单。

磁致式分层沉降仪是一种采用磁致伸缩原理制造的非接触式绝对位置测量传感器，主要用于自动化测量土石坝、路堤、地基、填土工程在开挖或堆载过程中的分层沉降情况。

简单来说，它能够精准捕捉土体内部不同层位的沉降变化，为工程安全评估提供可靠的数据支持。

传统沉降监测方案中，如果同一个测孔需要布置多个监测点，往往需要“一台设备一条线”，多条线缆穿管导致沉降管径要求大、磁环尺寸大、信号不稳定等问题。

而TMC01-100采用单根总线缆串联所有测点的设计，彻底解决了这一难题：

• 无需大管径沉降管；

• 无需定制大尺寸磁环；

• 磁环与测杆之间的信号强度始终稳定；

• 安装更便捷，布线更简洁。

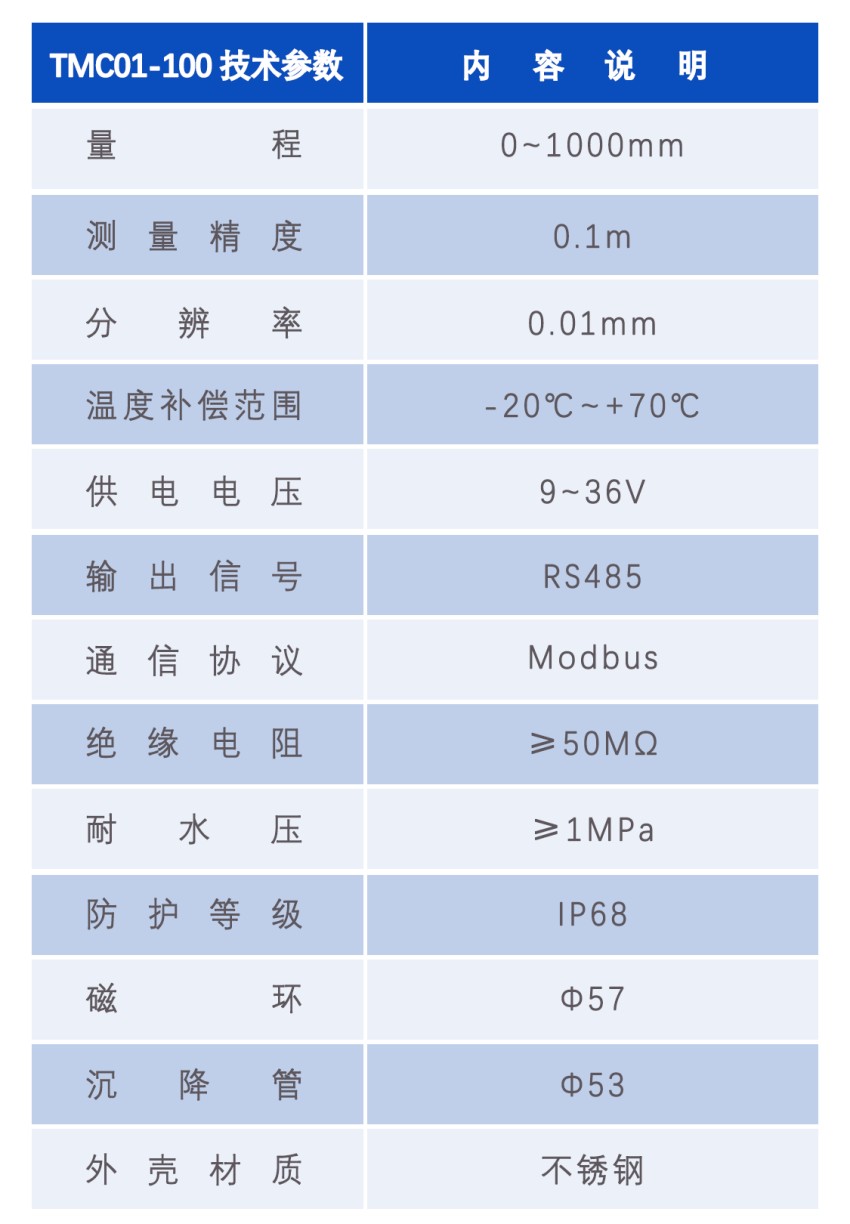

• 高精度、高分辨率：

测量精度达到0.1mm；

分辨率高达0.01mm；

能够精确捕捉微小的沉降变化，满足高精度监测需求。

• 耐腐蚀、耐水压

外壳采用不锈钢材质；

耐水压≥1MPa；

防护等级达到IP68；

即使在恶劣环境下也能稳定工作。

• 绝对量输出，无需归零

产品采用绝对量输出方式，系统重启后无需重新归零，减少维护工作量，数据连续性更有保障。

• 标准化固定尺寸

磁环与沉降管均采用标准化固定尺寸设计，无需随设备数量增加而改变，确保信号强度始终稳定。

当土体发生沉降时，沉降量按以下公式计算：

∆F = F-F0

式中：

∆F-沉降仪的沉降量，单位为mm;

F-沉降仪的实时测量值，单位为mm;

F0-沉降仪的初始值，单位为mm;

沉降仪计算结果为正值表示沉降，计算结果为负值表示抬升(隆起)。
