综合管廊结构健康监测解决方案

01 背景说明

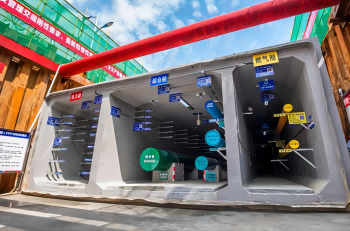

     城市地下综合管廊，是指在城市地下用于敷设电 力、通信、广播电视、给排水、燃气等市政管线的公 共隧道。

     近年来，城市综合管廊的建设投资巨大，施工影 响范围广，担负着城市核心区运行的重要任务，其结 构安全的重要性不言而喻。

     为实现智能管理，避免平安事故，综合管廊项目 需采用自动化结构平安监测系统，采用信息化、自动 化、物联网等技术来实现对管廊工程结构物沉降的在 线可视化实时监测。通过对传感器数据的自动化采集、 分析、传输与管理，准确掌握其所辖范围结构体的实 时健康状况。

02 综合管廊病害危害性

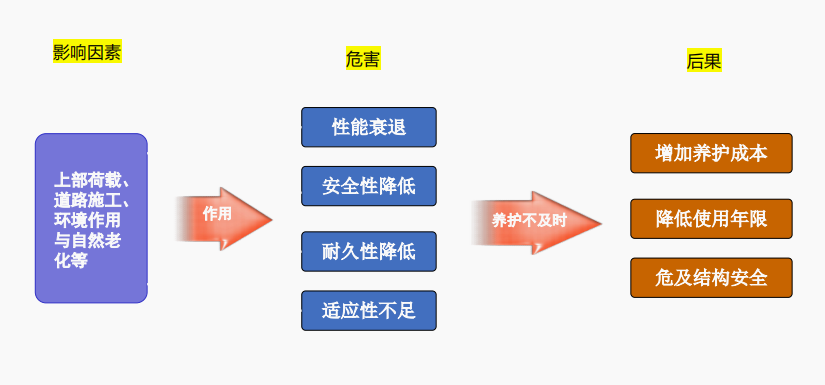

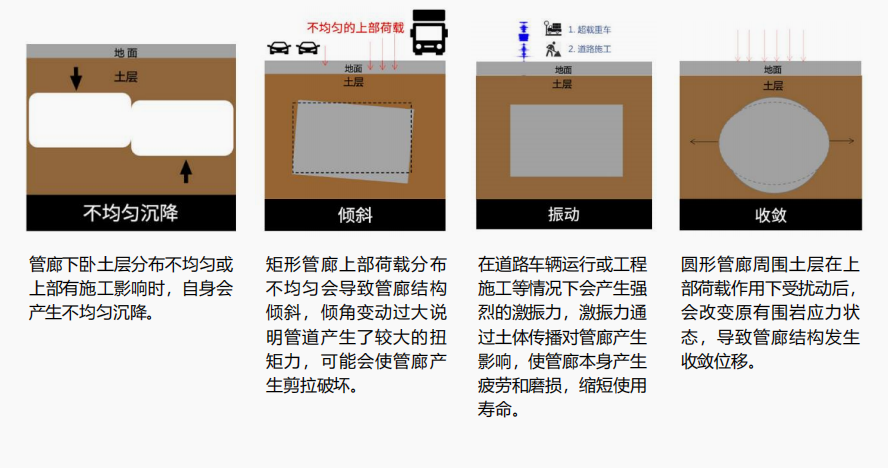

03 综合管廊主要病害分析

04 监测规范

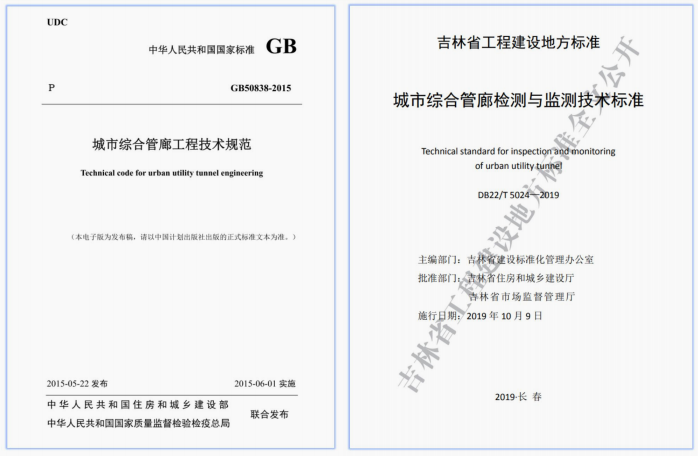

①《城市综合管廊 工程技术规范》 GB 50838-2015

②《城市综合管廊 检测与监测技术标 准》DB22/T 5024- 2019

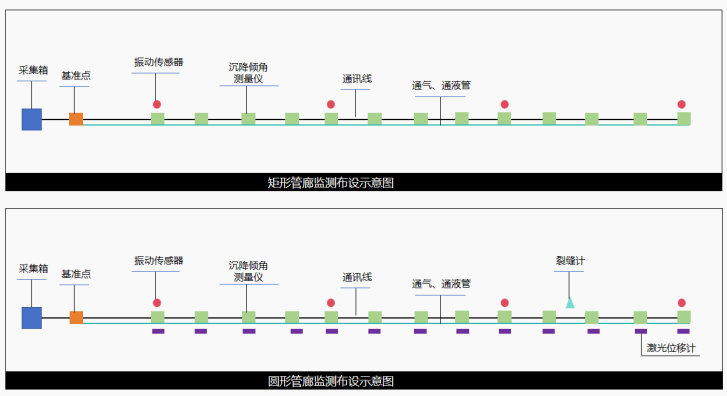

05 不同类型综合管廊的监测布设

主要监测内容： 倾斜 、振动、 沉降 、裂缝 、位移。

06 监测方案说明

     1. 地下管线位于主要影响区时，竖向位移监测点的间距宜为5m~15m;位于次要影响区时，竖向位移监测点的 间距宜为15m~30m。

     2. 竖向位移监测点宜布设在地下管线的节点、转角点、位移变化敏感或预测变形较大的部位。

     3. 地下管线位于主要影响区时，宜采用位移杆法在管体上布设直接竖向位移监测点;地下管线位于次要影响区 且无法布设直接竖向位移监测点时，可在地表或土层中布设间接竖向位移监测点。

     4. 隧道下穿污水、供水、燃气、热力等地下管线且风险很高时，应布设管线结构直接竖向位移监测点及管侧 土体竖向位移监测点。

     5. 地下管线水平位移监测点的布设位置和数量应根据地下管线特点和工程需要确定。

     6. 地下管线密集、种类繁多时，应对重要的、抗变形能力差的、容易渗漏或破坏的管线进行重点监测。

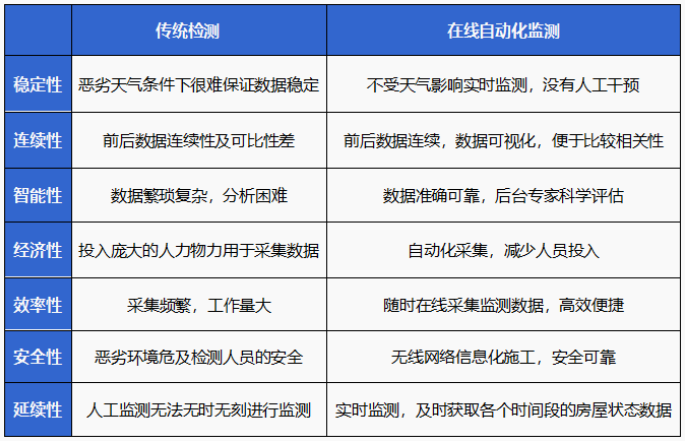

07 传统检测与在线自动化监测对比

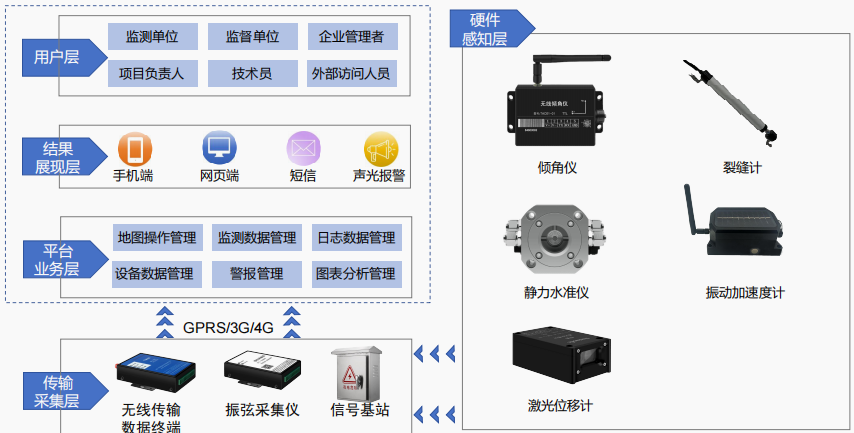

08 监测系统总体框架

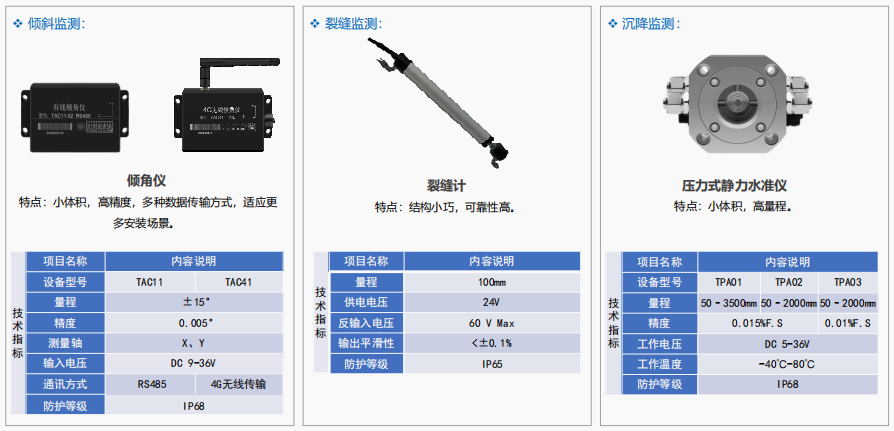

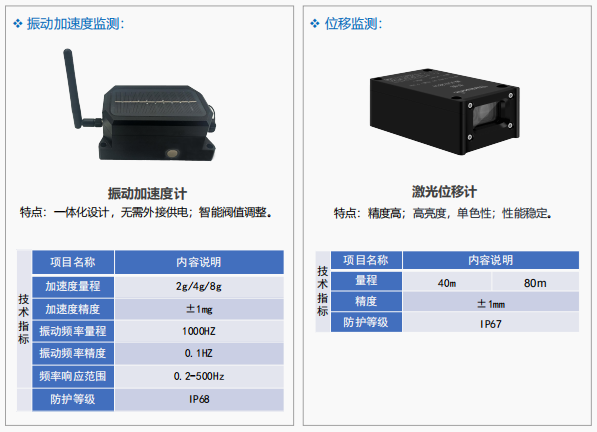

09 综合管廊监测常用仪器

10 综合管廊监测数据平台

     忻德云是一款基于云物联技术实现的智能结构健康安全监测在线平台，由厦门忻德自主研发运维，为结构健康监测项目提供传感器接入，通过互联网将数据实时传入忻德云平台，经由平台内置的解析系统及后端配置系统，形成可视化的数据信息，从而为终端用户提供数据分析、报表查询、险情预警等服务。
