水库大坝结构健康监测解决方案

01 背景说明

     我国现有各类水库大坝数量众多，大多数中小型水 库建于六、七十年代，大部分中小型水库大坝缺少必要 的水雨情测报及大坝安全监测等设施，检查手段落后， 隐患很大。在这种情况下，水库大坝安全自动监测系统 建设，实现水位、雨量、大坝的渗压、渗流、应变等实 时监测和预警就是非常必要的。

     为了实现无人值守的大坝实时监测自动化，我司推 出水库大坝安全监测系统。水库大坝安全监测系统通过 采集大坝沉降、倾斜、水压、应变等数据。通过各种信 息的获取、整理和分析，做出大坝安全评价，控制大坝 安全运行校核计算参数的准确性、计算方法的实用性和反馈施工方法的正确性，帮助管理人员做出准确、快速 灾情预警预报，保证百姓的生命财产安全。

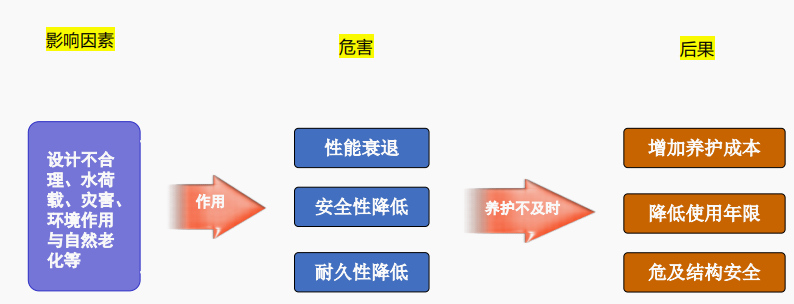

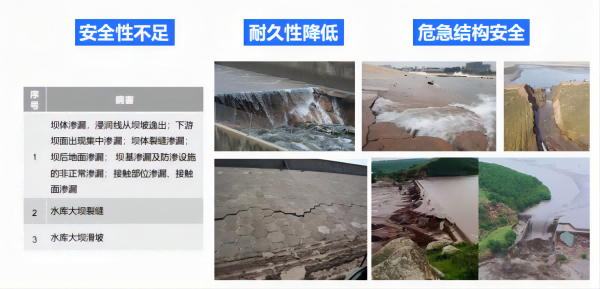

02 水库大坝病害危害性

03 水库大坝主要病害分析

04 监测规范

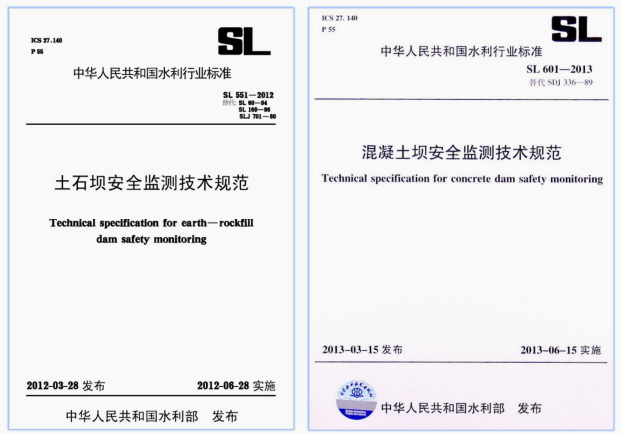

     ① 《土石坝安全监测技术规范》 SL 551-2012

     ② 《混凝土坝安全监测技术规 范》SL 601-2013

     ③ 《大坝安全监测系统鉴定技 术规范》SL 766-2018

     ④ 《混凝土拱坝设计规范》SL 282-2018

     ⑤ 《混凝土重力坝设计规范》 SL 319-2018

     ⑥ 《水利水电工程安全监测技 术规范》SL 725-2016

     ⑦ 《大坝安全监测系统运行维 护规程》DL/T 1558-2016

     ⑧ 《水库大坝安全评价导则》 SL 258-2017

     ⑨ 《堤防工程设计规范》GB 50286-2013

     ⑩ 《堤防工程养护修理规程》 SL 595-2013

     ⑪ 《堤防工程安全评价导则》 SL/Z 679-2015

05 水库大坝分类

     坝型，就是按坝体材料、结构及传力方式、泄洪方式、施工方法等划分的不同大坝类型。按坝体材料划分， 有土石坝、混凝土坝、砌石坝等；按结构受力方式划分，有土石坝、重力坝、拱坝、支墩坝、空腹坝、闸坝等； 按泄洪方式划分，则有溢流坝、非溢流坝；按施工方法划分，有碾压土石坝、碾压混凝土坝、浇筑式混凝土坝等。 本方案主要谈论土石坝、混凝土坝和堤防。

06 不同类型水库大坝的监测布设

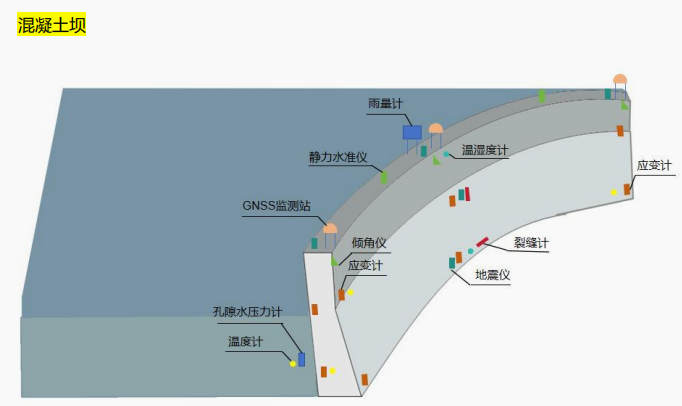

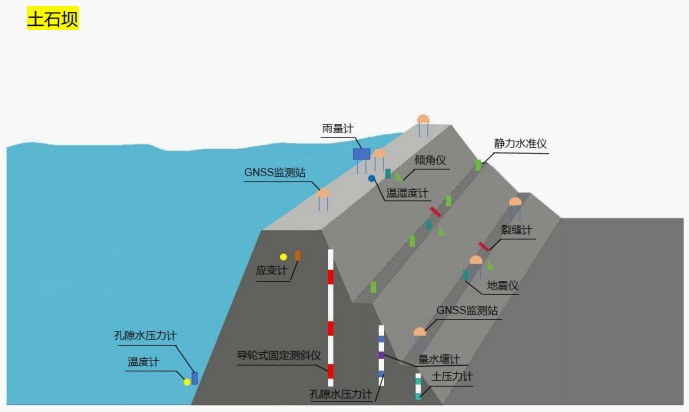

     主要监测内容： 降雨量 、环境温湿度 、水位、 水温、 地震 、坝体表面变形、 坝体深部位移 、坝体纵横缝开合度、 倾斜 、扬压力 、渗流量 、土压力、 混凝土应变、 混凝土温度、 钢筋应力。

     主要监测内容： 降雨量 、环境温湿度、 水位 、水温、 地震、 坝体表面变形、 坝体纵横缝开合度 、倾斜 、混凝土应变 、混凝土温度、 钢筋应力。

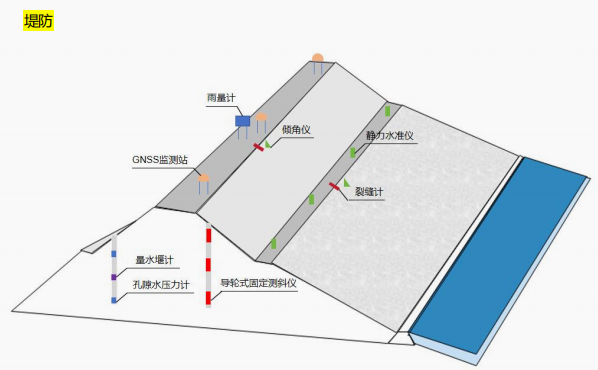

     主要监测内容： 降雨量、 表面变形 、内部变形、 接缝、 裂缝开合度 、倾斜 、地下水位 、渗透压力 、渗流量。

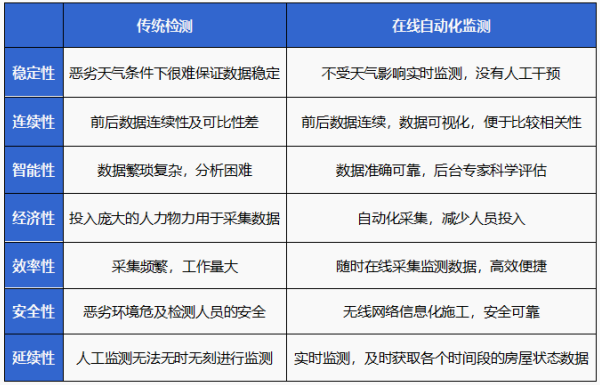

07 传统检测与在线自动化监测对比

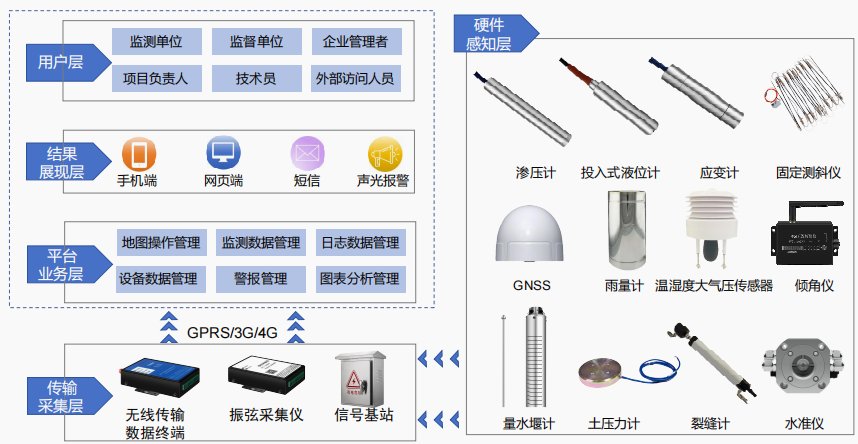

08  监测系统总体框架

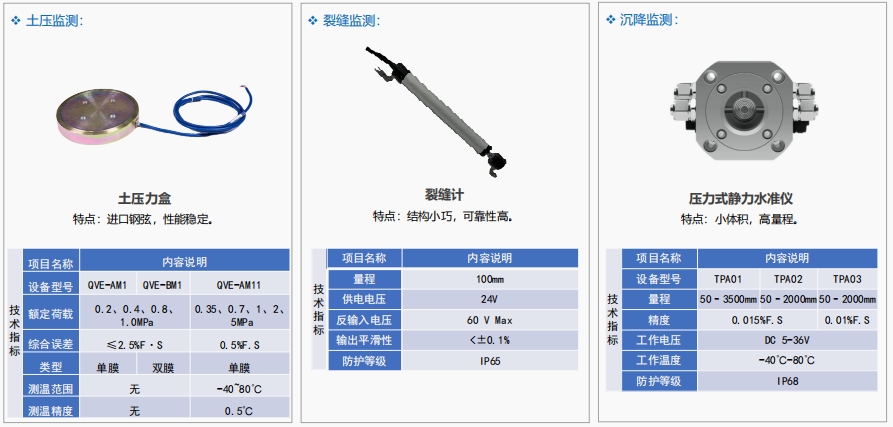

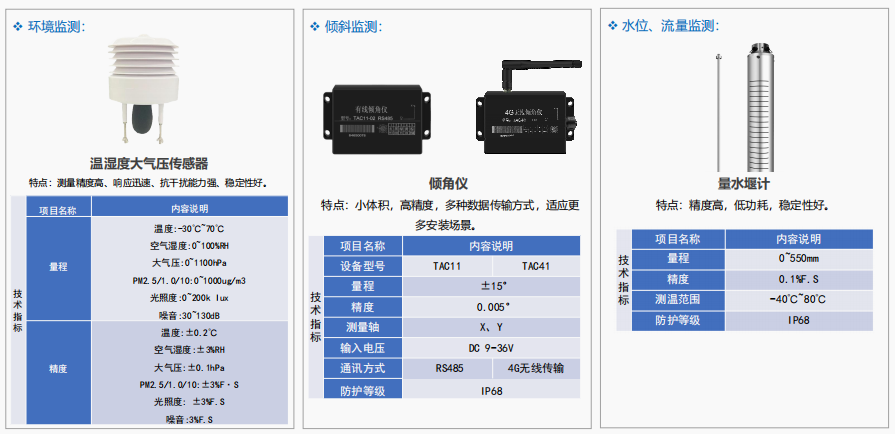

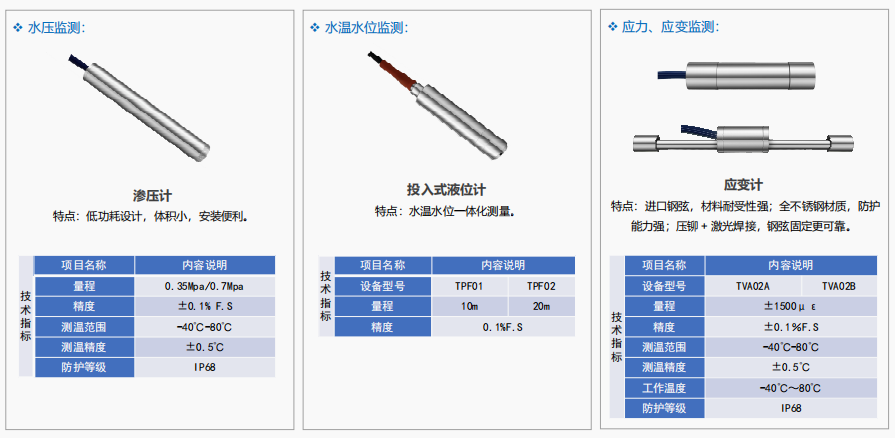

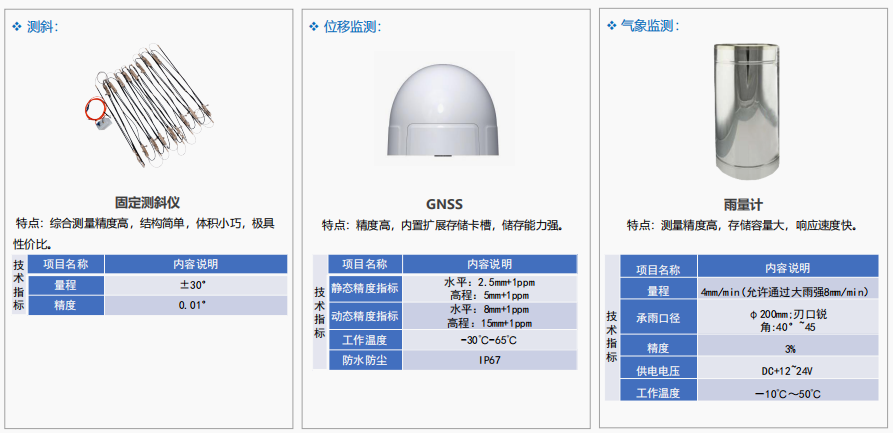

09 水库大坝监测常用仪器

10 水库大坝监测数据平台

     忻德云是一款基于云物联技术实现的智能结构健康安全监测在线平台，由厦门忻德自主研发运维，为结构健康监测项目提供传感器接入，通过互联网将数据实时传入忻德云平台，经由平台内置的解析系统及后端配置系统，形成可视化的数据信息，从而为终端用户提供数据分析、报表查询、险情预警等服务。
