高支模结构健康监测解决方案

01 背景说明

     随着建筑行业的不断发展，高支模在建筑工程中的 应用越来越广泛。然而，由于高支模的结构特点和施工 环境的影响，其稳定性、安全性和可靠性一直受到关注。 高支模的稳固关系着施工人员的生命安全，由于高支模 坍塌导致的事故已屡见不鲜，所以为了施工人员的安全 以及工程的顺利进行，高支模监测应引起重视并执行起 来。

     高支模安全监测系统主要功能是对高大模板支撑系 统的模板沉降、支架变形和立杆轴力的实时监测，可以 实现实时监测、超限预警、危险报警、趋势预测的监测 目标。除了能感知高支模外围情况，传感器的使用可方 便监测支模体系的变化，提高监控水平。

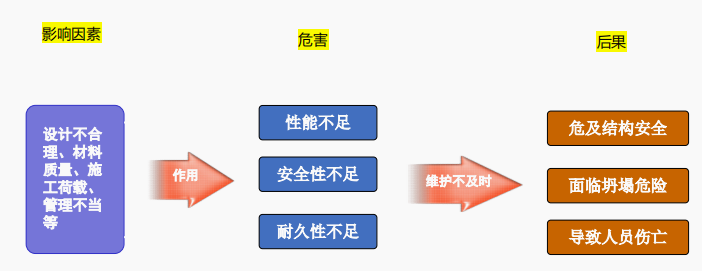

02 高支模病害危害性

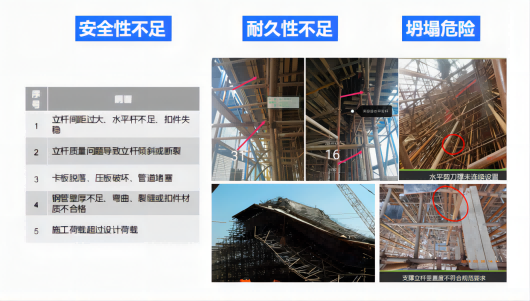

03 高支模主要病害分析

04 监测规范

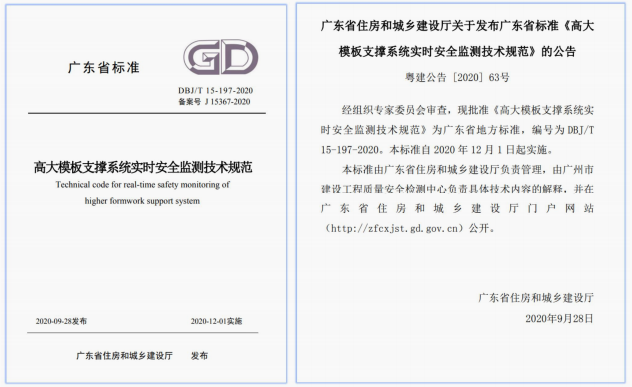

     《高大模板支撑系 统实时安全监测技 术规范》 DBJ/T 15-197- 2020

05 监测布设

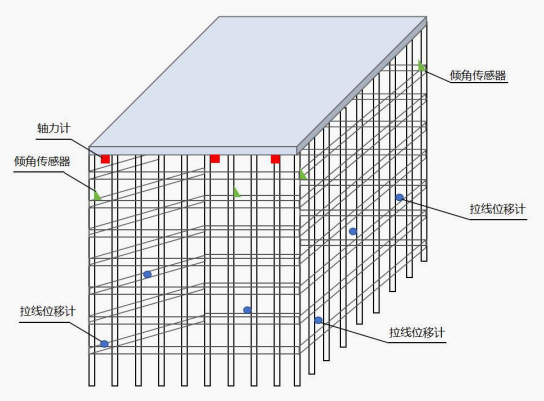

     主要监测内容： 立杆轴力、立杆倾角、 模板沉降、 支架水平位移。

06 监测方案说明

     一、荷载传感器的设置应符合以下规定：

        1. 立杆受压的轴心力与传感器受力重合，确保受力面与压力方向垂直并紧贴被监测对象；

        2. 传感器安装完成后应处于受压状态。

     二、水平位移传感器的设置应符合以下规定：

        1. 水平位移传感器宜稳定安装在能反映支架整体变形的部位；

        2. 水平位移宜监测支架水平杆两个相互垂直两个方向的变形；

        3. 水平位移传感器初始安装位移值应根据支架水平位移的变形控制值及位移方向综合确定，量程余量应满 足监测要求。

     三、倾斜传感器的设置应符合以下规定：

        1. 倾斜传感器应稳定安装在立杆上；

        2. 倾斜监测应监测支架立杆同一平面上两个垂直方向的变形；

        3. 倾斜传感器应安装在同一立杆上且上下对应；

        4. 倾斜传感器倾斜测量方向宜与水平杆设置方向一致；

        5. 倾斜传感器初始安装位移值应根据支架倾斜控制值及位移方向综合确定，量程余量应满足监测要求。

     四、沉降计传感器的设置应符合以下规定：

        1. 沉降传感器的安装应稳定可靠；

        2. 沉降传感器应安装在能够反映高大支模整体沉降的部位，宜安装于顶层水平杆、立杆等构件上；

        3. 沉降传感器初始安装位移值应根据沉降的控制值及位移方向综合确定，量程余量应满足监测要求。

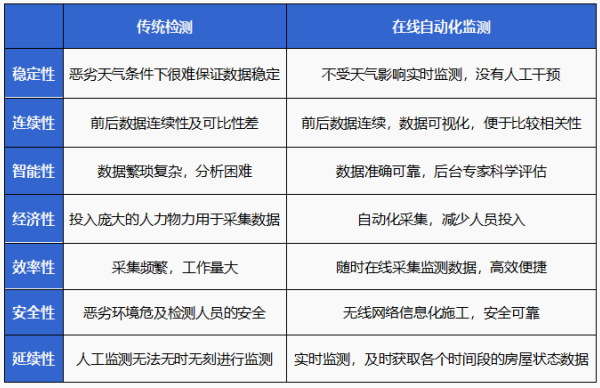

07 传统检测与在线自动化监测对比

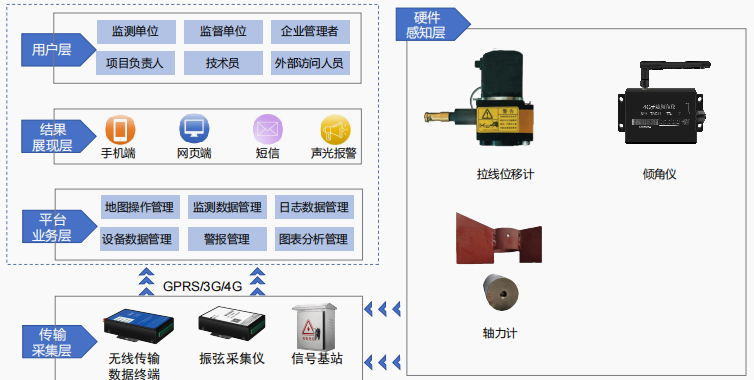

08 监测系统总体框架

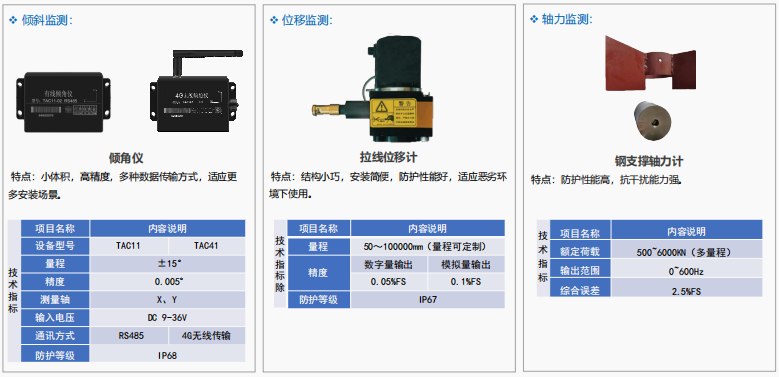

09 高支模监测常用仪器

10 高支模监测数据平台

     忻德云是一款基于云物联技术实现的智能结构健康安全监测在线平台，由厦门忻德自主研发运维，为结构健康监测项目提供传感器接入，通过互联网将数据实时传入忻德云平台，经由平台内置的解析系统及后端配置系统，形成可视化的数据信息，从而为终端用户提供数据分析、报表查询、险情预警等服务。
