储液罐结构健康监测解决方案

01背景说明

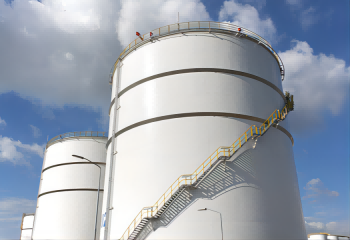

     油气储罐的罐体竣工投产后，由于基础地质构造不均匀、 土壤的物理性质不同、大气温度变化、地基的塑性变形、地 下水位季节性和周期性的变化及罐体本身的荷载，会导致罐 体发生沉降、位移、倾斜等现象。”在日常巡检和维护中， 微小的沉降和变形难以用肉眼观察到，只有当失稳变形积累 到一定程度、发生功能性障碍时才会被发现，此时罐体的变 形已不可逆转，甚至会发生浮盘倾斜、罐体倾覆等重大事故。 油气库区内的易燃、易爆物质及生产设备数量较多，事 故风险高，安全监测难度大，面对日益激烈的能源竞争，迫 切需要加强油气库的安全管理，提高监控和管理水平。 设计原则以安全监测为主，总体布置、全面考虑、突出 重点。观测项目和测点布设能较全面反映工作状态，尽量选 用已通过鉴定并经长期稳定性考核证明质量较好且为国内外 工程运用多年的仪器，并采用自动化监测方案。

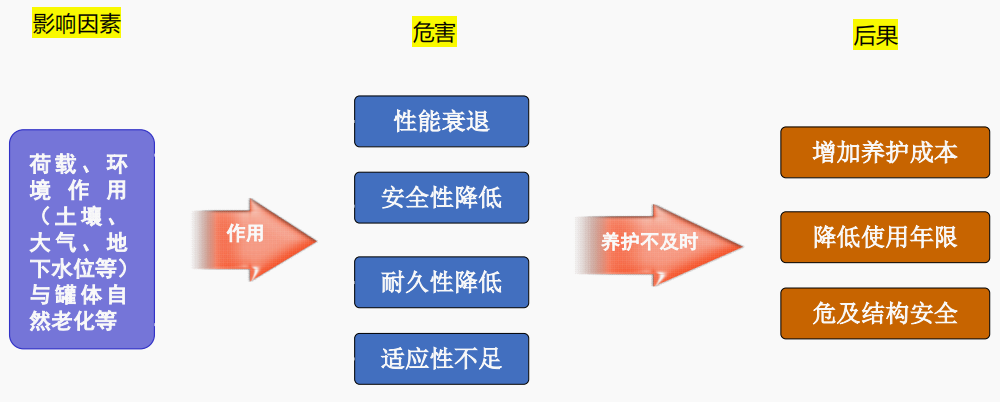

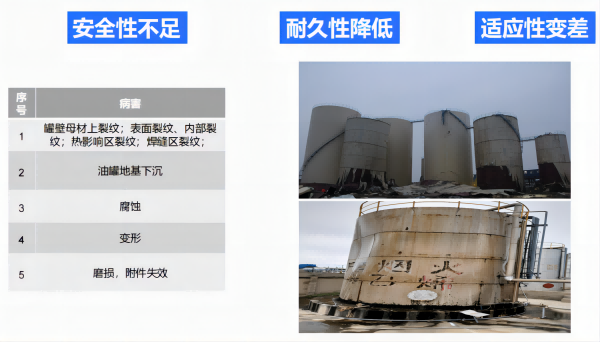

02储液罐病害危害性

03储液罐主要病害分析

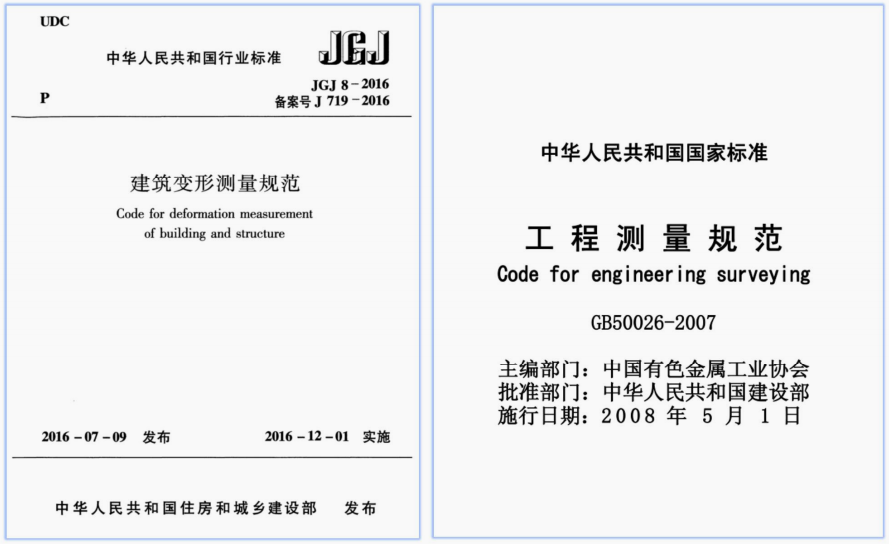

04监测规范

     ① 《建筑变形测量 规程》( JG J 8 - 2016)

     ② 《工程测量规范》 (GB50026-2007)

     ③ 《立式圆筒形钢 制焊接储罐施工 及 验 收 规 范 》 (GB50128-2005）

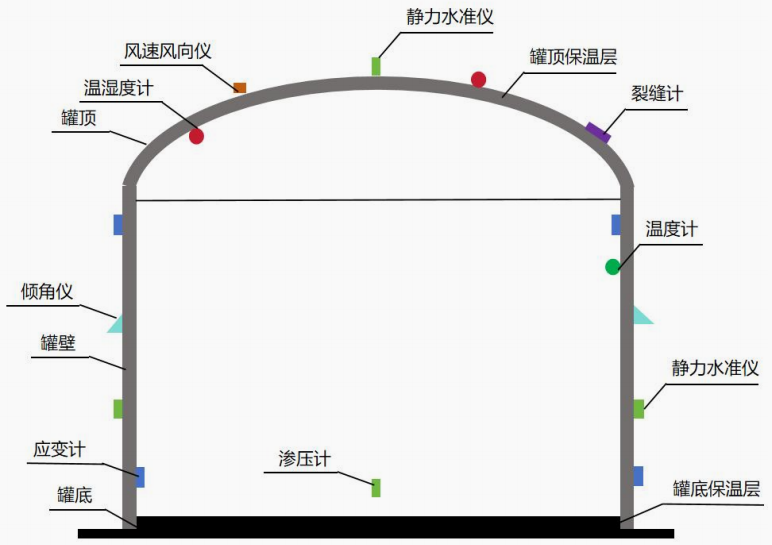

05监测布设

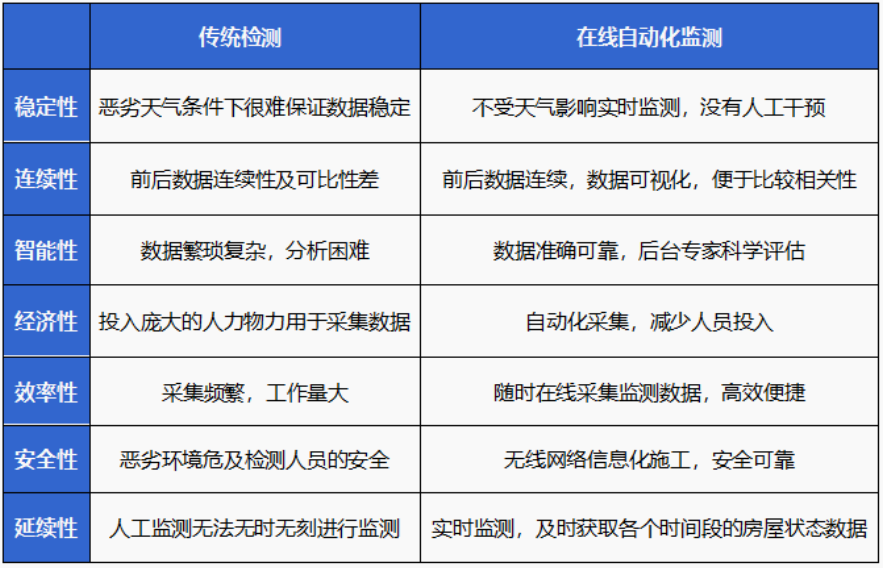

06传统检测与在线自动化监测对比

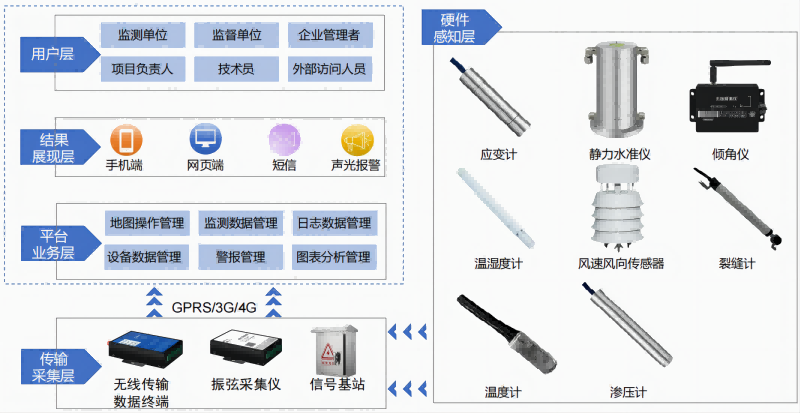

07监测系统总体框架

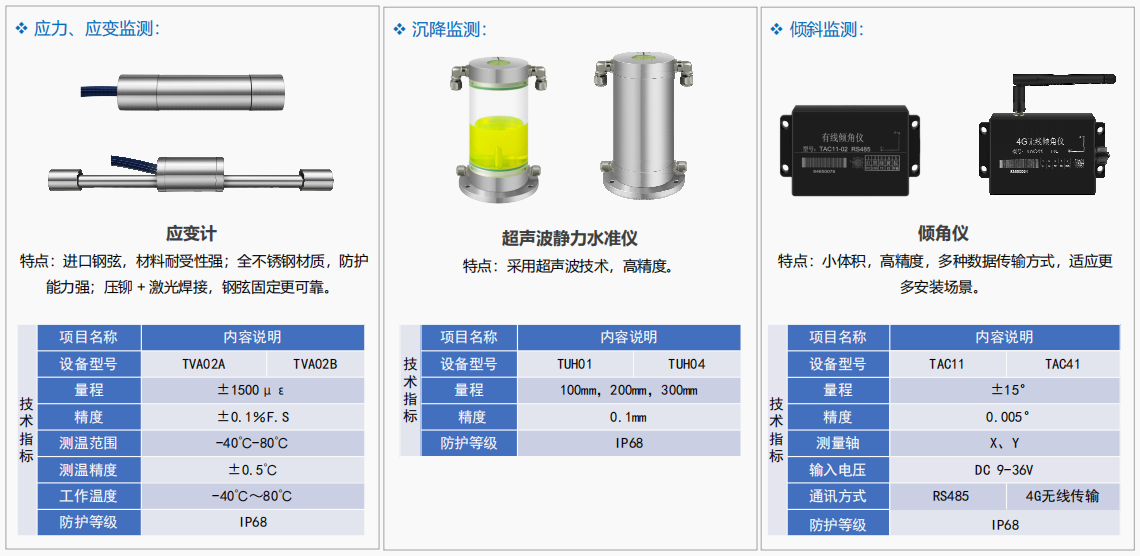

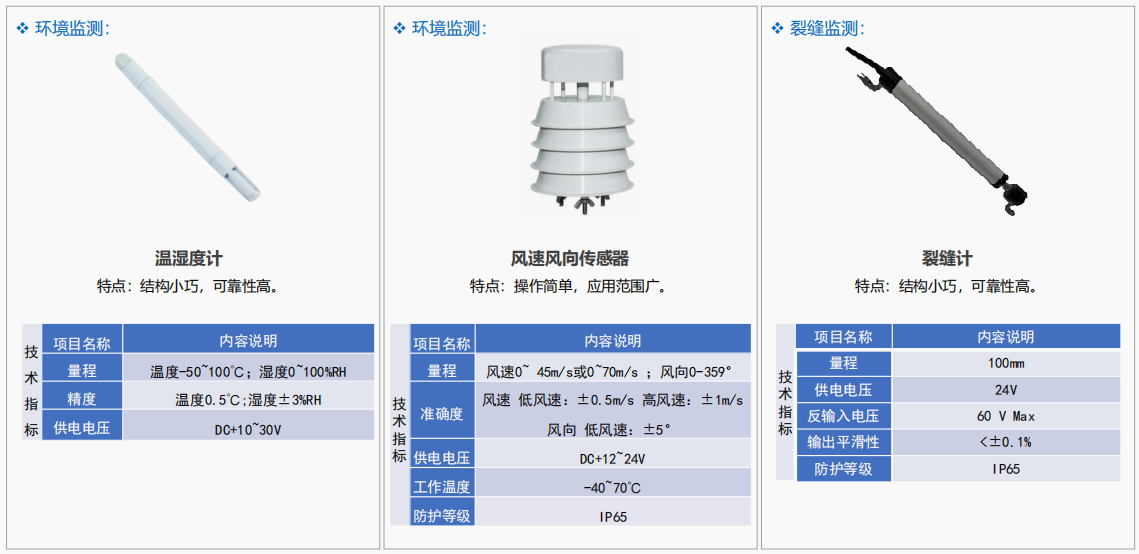

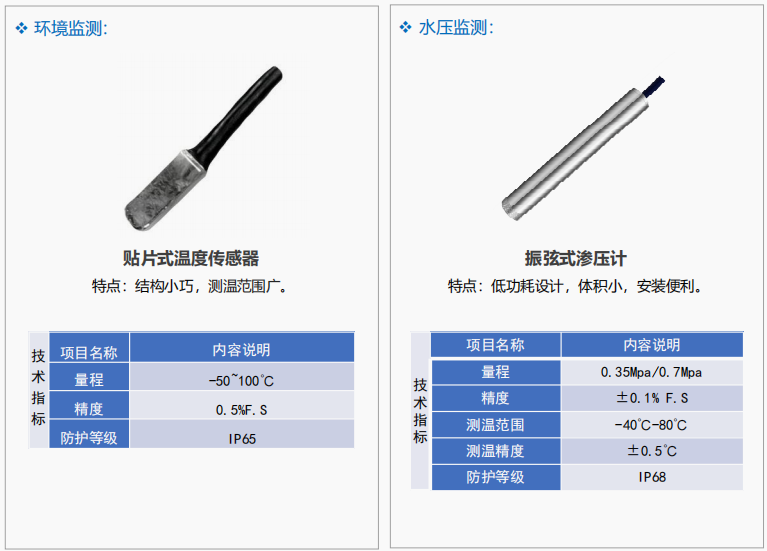

08储液罐监测常用仪器

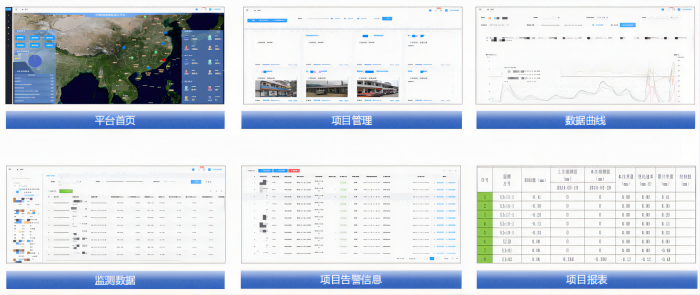

09储液罐监测数据平台

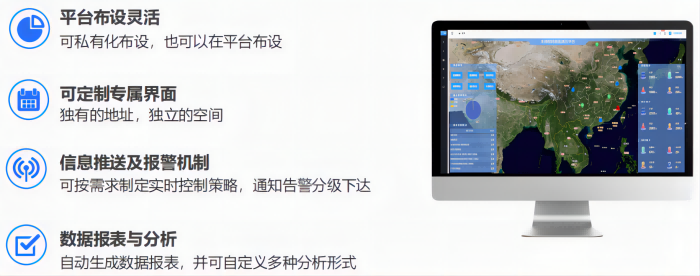

     忻德云是一款基于云物联技术实现的智能结构健康安全监测在线平台，由厦门忻德自主研发运维，为结构健康监测项目提供传感器接入，通过互联网将数据实时传入忻德云平台，经由平台内置的解析系统及后端配置系统，形成可视化的数据信息，从而为终端用户提供数据分析、报表查询、险情预警等服务。
