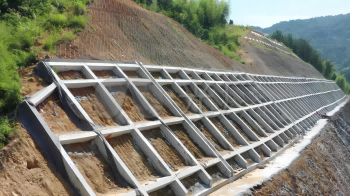

边坡结构健康监测解决方案

01背景说明

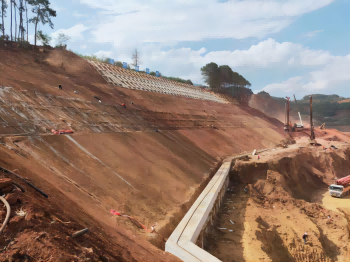

滑坡是一种常见的自然地质灾害，在山区及河 谷地带的边坡尤为高发，一旦发生会对人身安全， 道路交通基础设施产生的巨大破坏，开展和加强对 边坡滑坡风险评价与风险管理的研究变得非常必要。 因此，利用最新的自动化监测技术手段，并结合互 联网+通信平台，加强对边坡滑坡体的监测和预警， 对于保障交通通行，对于减少直接经济损失和减少 人员伤亡具有重要实际应用价值。

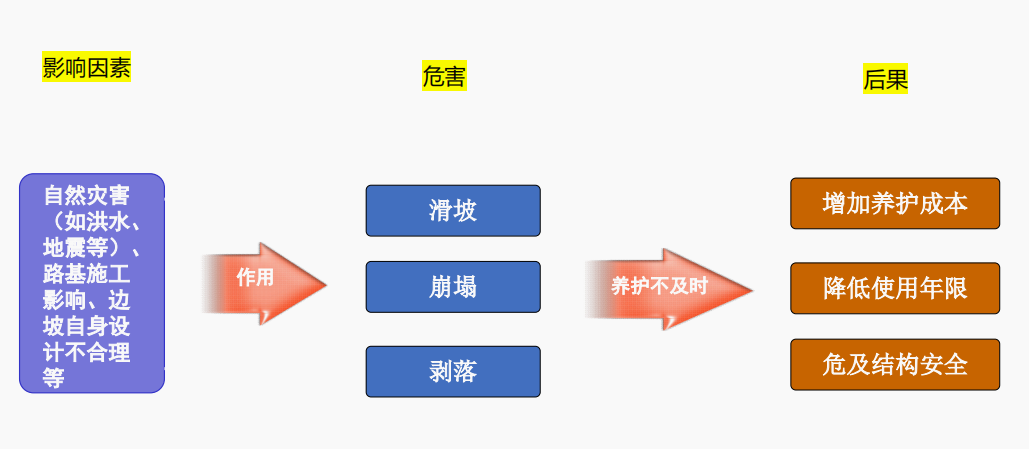

02边坡病害危害性

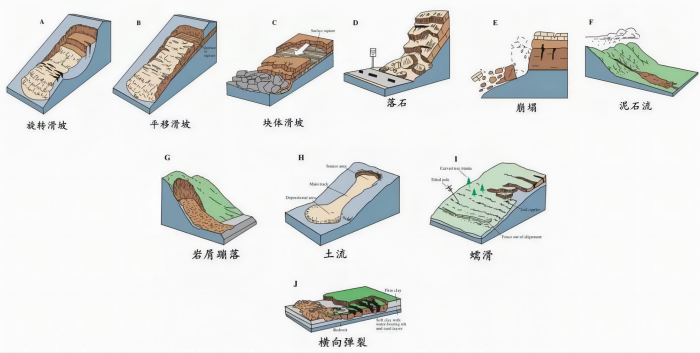

03边坡主要病害分析

04监测规范

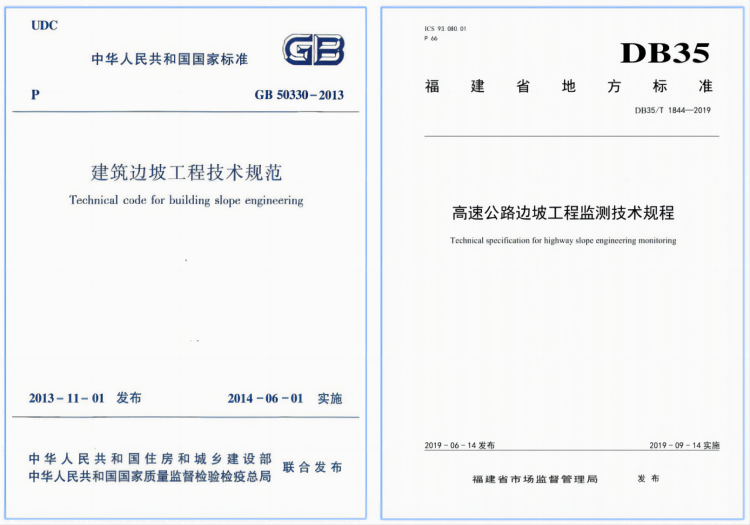

① 《滑坡防治工程勘察规范》 GB45/T 32

② 《山区高速公路路堑边坡 安 全 监 测 技 术 规 范 》 DB13/T 5265

③ 《公路边坡监测技术规程》 DB42/T 1496

④ 《高速公路边坡工程监测 技术规程》DB35/T 1844- 2019

⑤ 《建筑边坡工程技术规范》 （GB 50330-2013)

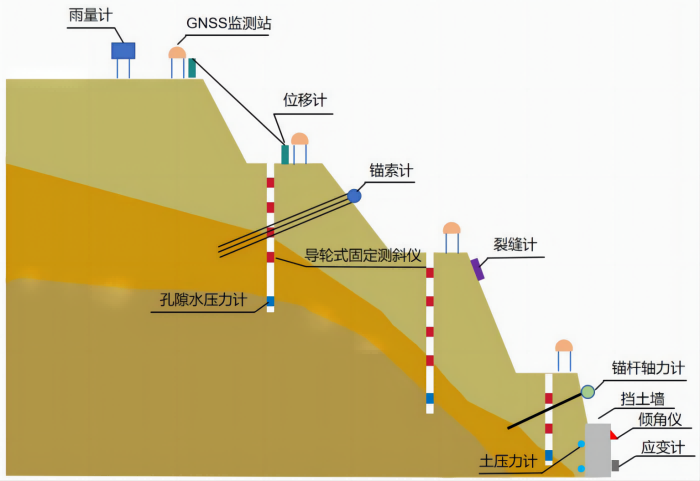

05监测布设

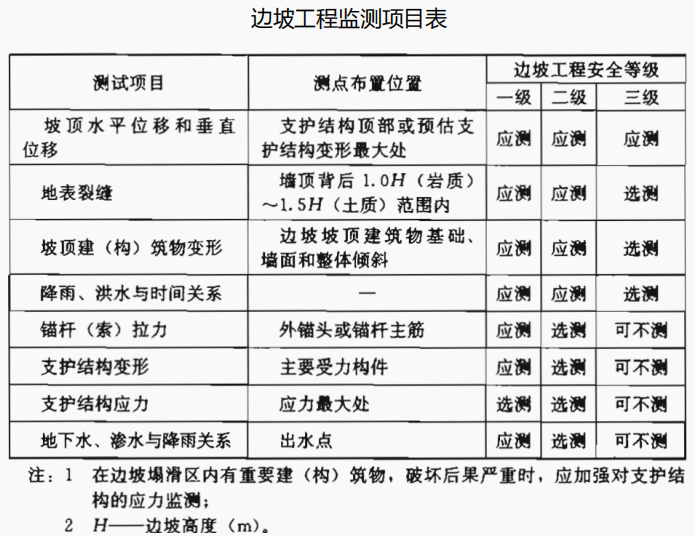

主要监测内容： 降雨量、 地下水位、 地表位移 、相对位移、 土体深部位移、 裂缝 挡土墙倾斜 、挡土墙应力 土压力、 锚索索力。

06监测方案说明

一、边坡工程监测应符合下列规定:

1. 坡顶位移观测，应在每一典型边坡段的支护结构顶部设置不少于3个监测点的观测网，观测位移量、 移动速度和移动方向;

2. 锚杆拉力和预应力损失监测，应选择有代表性的锚杆2(索)，测定锚杆(索)应力和预应力损失;

3. 非预应力锚杆的应力监测根数不宜少于锚杆总数3%，预应力锚索的应力监测根数不宜少于锚索总数 的5%，且均不应少于3根;

4. 监测工作可根据设计要求、边坡稳定性、周边环境和施工进程等因素进行动态调整;

5. 边坡工程施工初期，监测宜每天一次，且应根据地质环境复杂程度、周边建(构)筑物、管线对边坡变 形敏感程度、气候条件和监测数据调整监测时间及频率;当出现险情时应加强监测;

6. 监测工作可根据设计要求、边坡稳定性、周边环境和施工进程等因素进行动态调整;

7. 边坡工程施工初期，监测宜每天一次，且应根据地质环境复杂程度、周边建(构)筑物、管线对边坡变 形敏感程度、气候条件和监测数据调整监测时间及频率;当出现险情时应加强监测;

8. 一级永久性边坡工程竣工后的监测时间不宜少于2年。

二、地表位移监测可采用GPS法和大地测量法，可辅以电子水准仪进行水准测量。在通视条件较差的环境下， 采用GPS监测为主；在通视条件较好的情况下采用大地测量法。边坡变形监测与测量精度应符合现行国家标 准《工程测量规范》GB50026的有关规定。

三、应采取有效措施监测地表裂缝、位错等变化。监测精度对于岩质边坡分辨率不应低于0.50mm、对于土 质边坡分辨率不应低于 1.00mm。

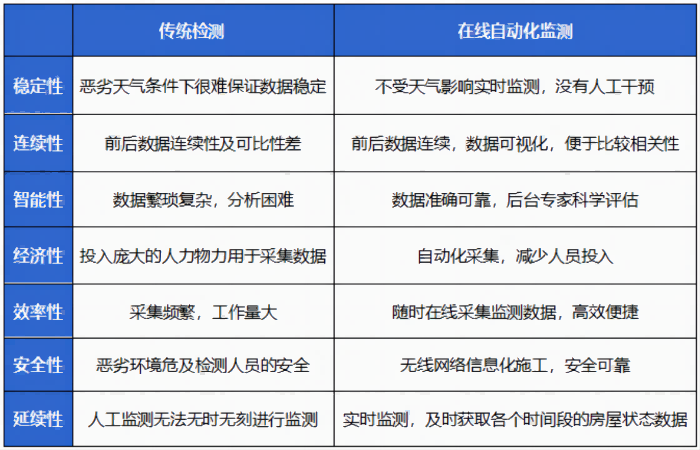

07传统检测与在线自动化监测对比

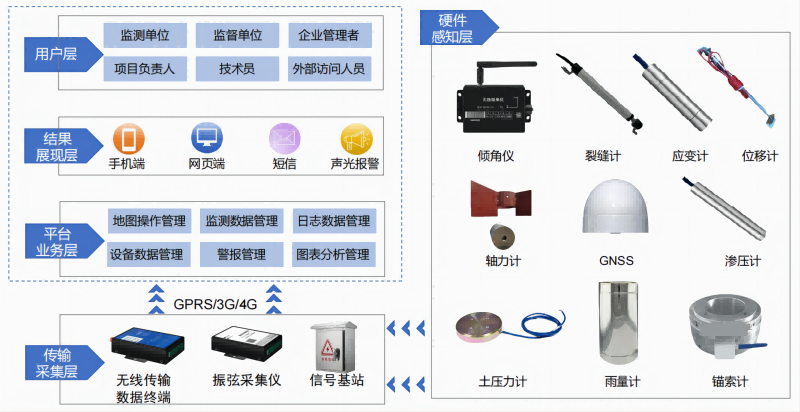

08监测系统总体框架

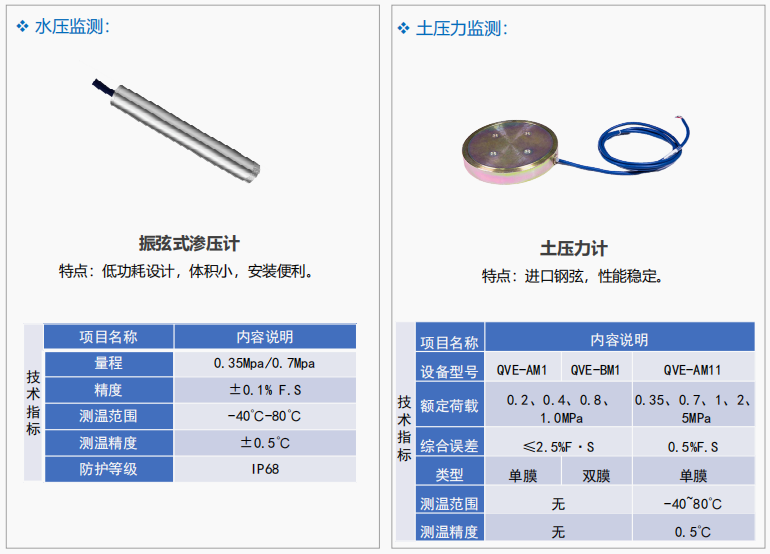

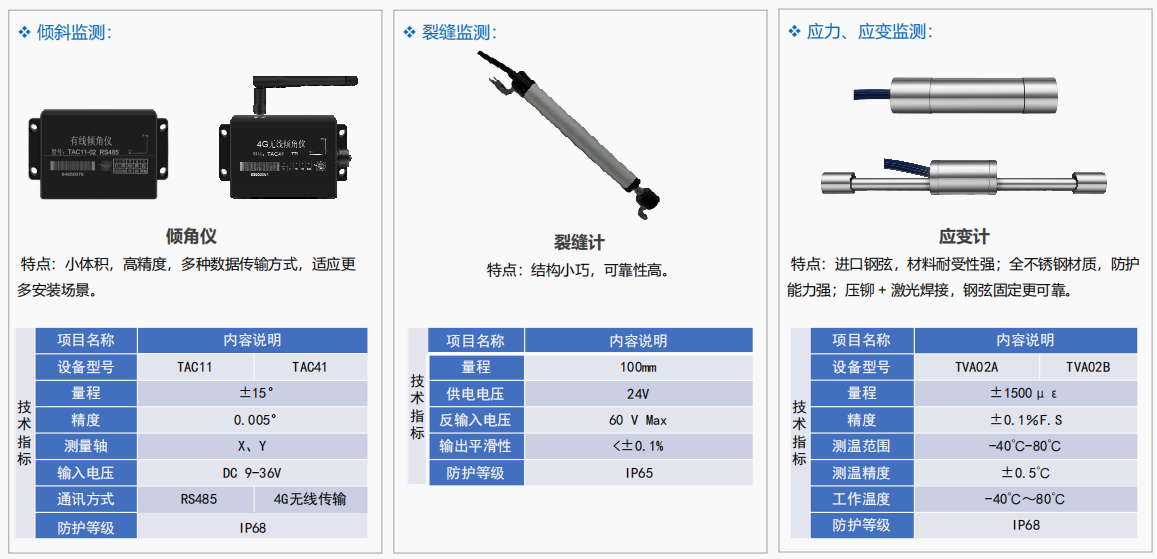

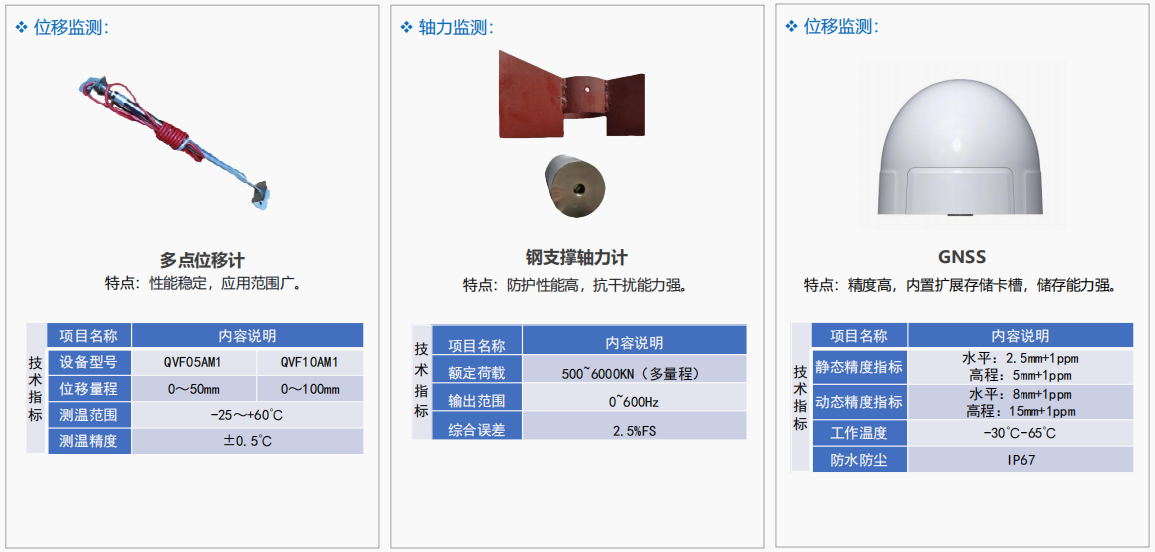

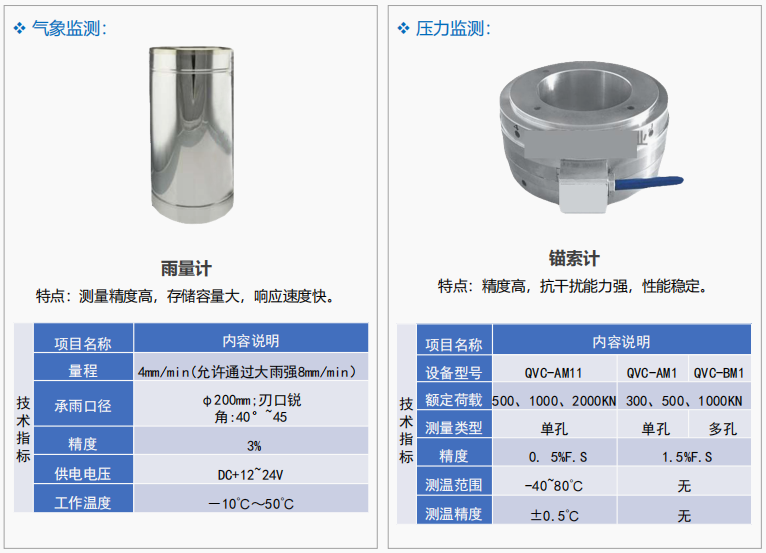

09边坡监测常用仪器

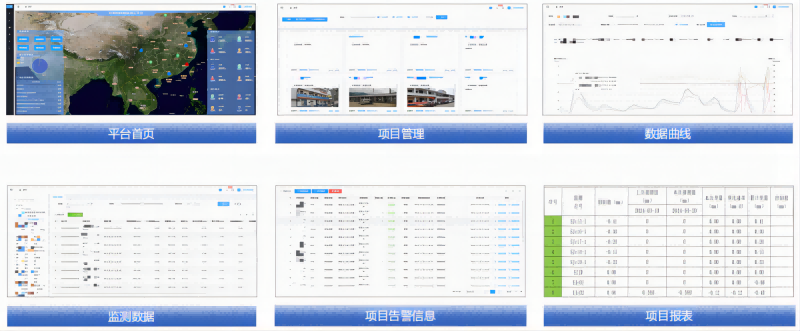

10边坡监测数据平台

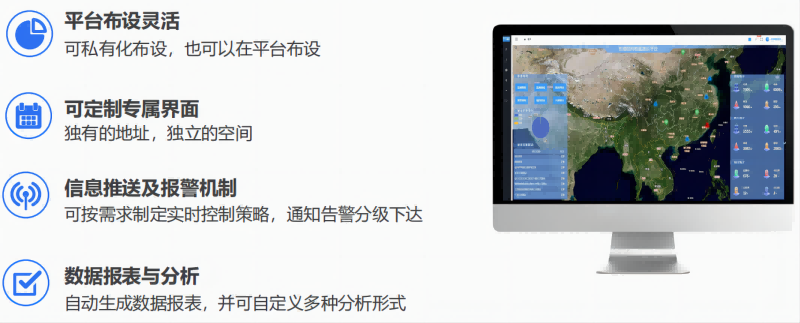

忻德云是一款基于云物联技术实现的智能结构健康安全监测在线平台，由厦门忻德自主研发运维，为结构 健康监测项目提供传感器接入，通过互联网将数据实时传入忻德云平台，经由平台内置的解析系统及后端配置 系统，形成可视化的数据信息，从而为终端用户提供数据分析、报表查询、险情预警等服务。
