边坡结构健康监测案例

项目概述

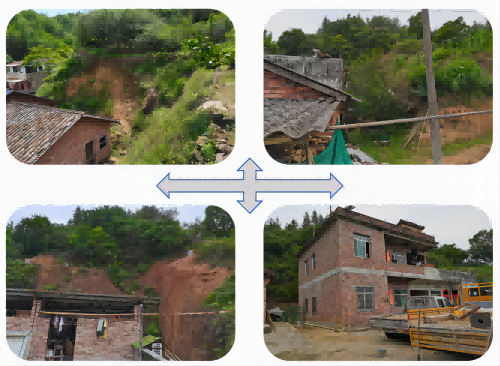

滑坡是一种常见的自然地质灾害， 一旦发生会对人身安全，道路交通基础 设施产生的巨大破坏。 某市某边坡周围有居民建筑，此边 坡无建立支护结构，特别是暴雨过后， 因雨水的冲刷，可能导致土质松软，因 而有滑坡的危险。为保证滑坡发生前得 知警情，保障居民安全，在此边坡上安 装了我司压力式静力水准仪，实时监测 边坡的结构沉降状态，在危险来临之前， 提前做好防护准备。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪）、采集/传输设 备（DTU）、数据库服务器、 结构健康监测平台等组成。

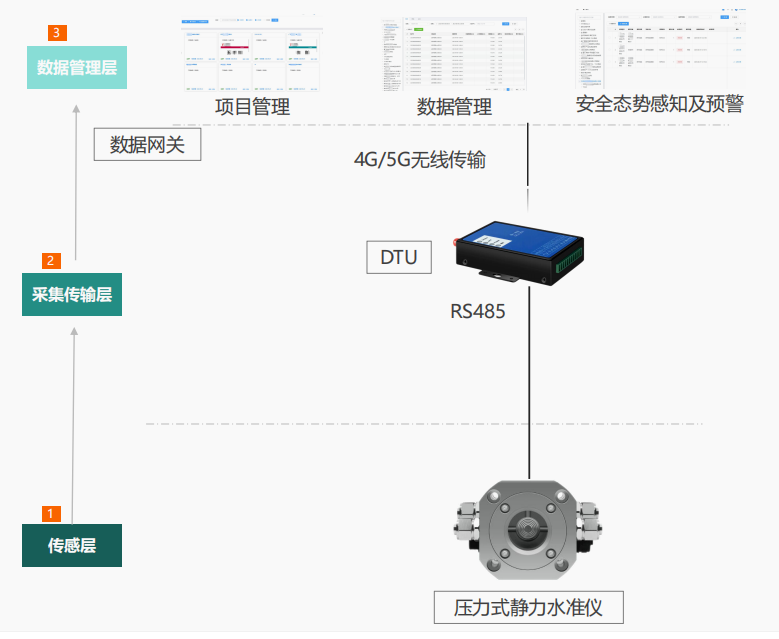

监测系统示意图

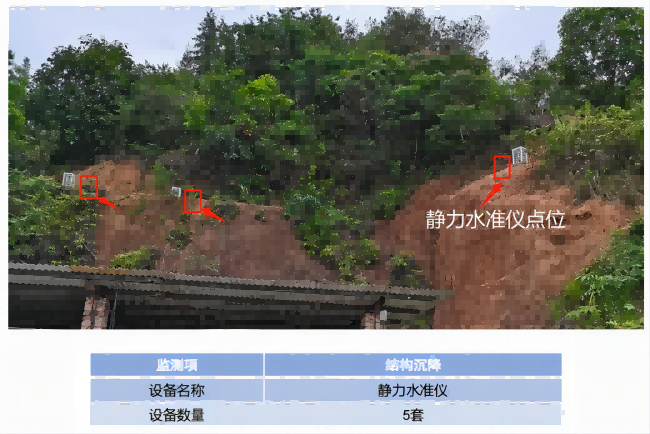

 项目图纸示例

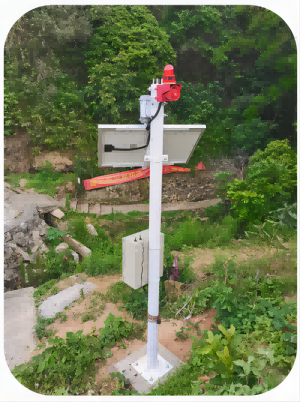

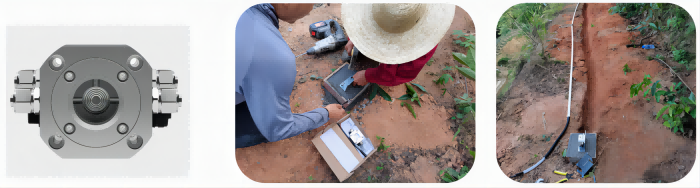

传感器简介&现场照片

01 压力式静力水准仪

TPA02型压力式静力水准仪是一款通过压力传感器测量出相对液位高度的高精度测量仪器。适用于岩土、 结构安全工程长期的多点间的垂直位移监测。在监测系统中选定一个相对稳定的点为基准点，通过基准点与观 测点液位的变化量，计算得出沉降量。主要应用在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位 移监测。

02 数据采集、传输设备

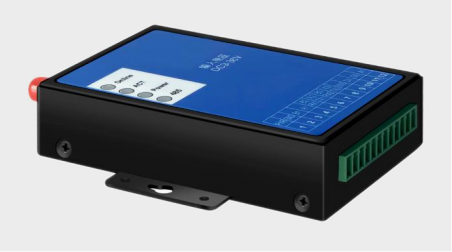

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

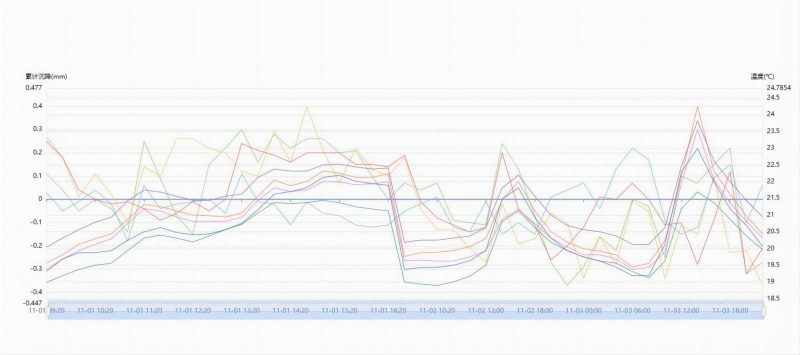

监测平台数据
