房屋结构健康监测案例

项目概述

在房屋日常使用期间，可能会因自身工程质 量或周边地质环境因素的影响，出现人们感觉不 到的轻微病害，如果这些病害不能及时被发现的 话，长此以往还会形成危房，危房安全事故随时 可能发生，且事故前兆很不明显，允许人员逃生 的时间极短，待人们察觉时，坍塌事故往往已经 造成了严重后果，所以做好房屋的实时监测预警， 保障房屋数据精细采集，提前做出防范措施重中 之重。 某市房屋采用我司自动化实时监测分析系统， 通过监测房屋的沉降、倾斜、裂缝、应力应变等 数据，在出现异常状态时发出预警，保证房屋的 安全使用及人民生命、财产安全。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪、倾角仪、裂缝 计、应变计）、采集/传输设备 （DTU、振弦采集器）、数据 库服务器、结构健康监测平台 等组成。

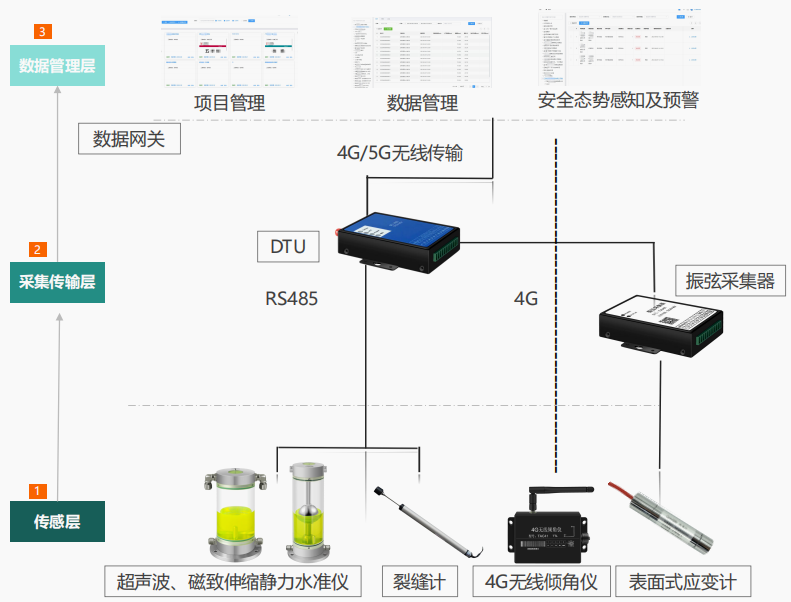

监测系统示意图

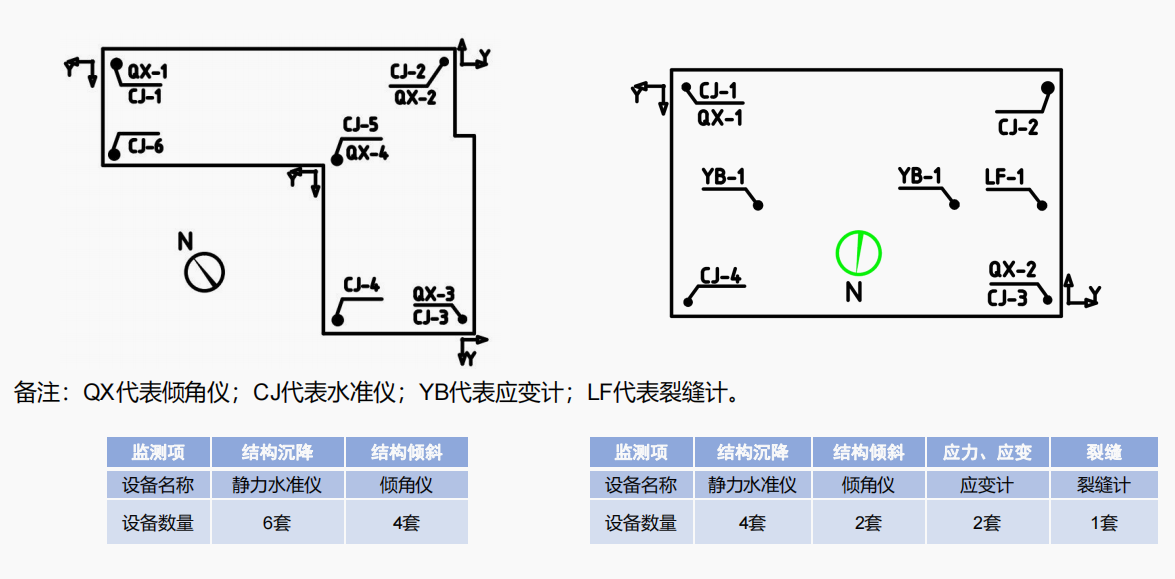

 项目图纸示例

传感器简介&现场照片

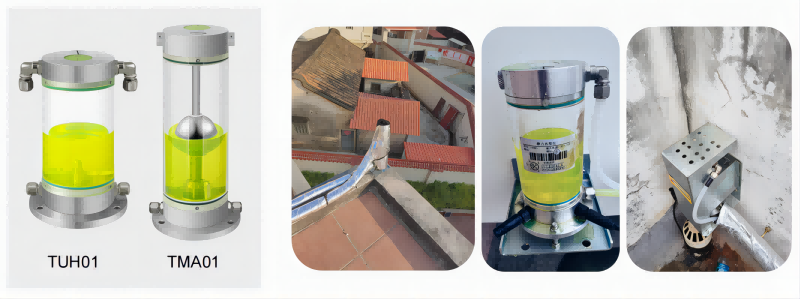

01 超声波/磁致伸缩静力水准仪

超声波/磁致伸缩静力水准仪是测量相对高程的高精度测量仪器。静力水准仪组成的沉降监测系统是利用连 通器的原理，通过基准点与观测点液位的变化量，计算得出沉降量。

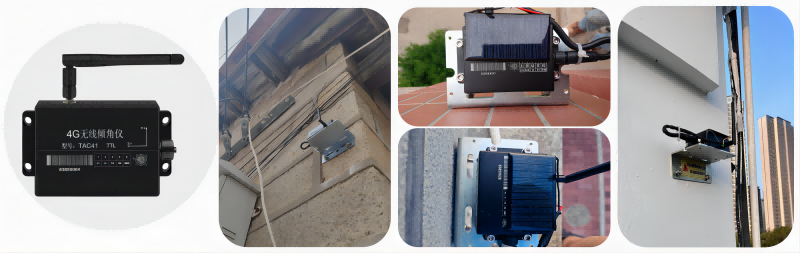

02 4G 无线倾角仪

TAC41倾角仪是一款超高精密角度测量设备，采用一体化设计，单台设备可测结构倾斜变化，4G通信， 内置大容量电池，无线传输免布线，是倾角测量的最佳选择！

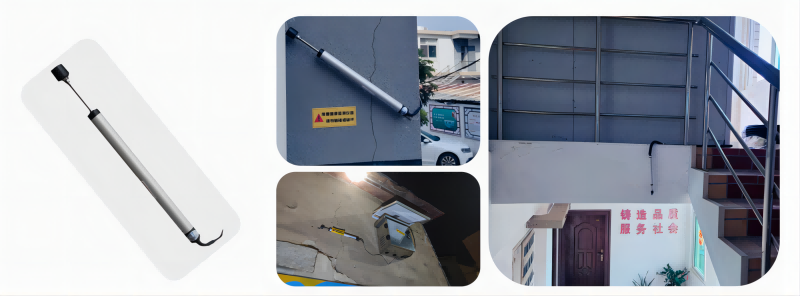

03 裂缝计

QLA02M14裂缝计专为直接绝对测量设计，微型设计适用于安装空间受限制的机械或机器。通过改进技术 使连接到电阻轨道（双休刻技术）确保更高的可靠性和线性度，而多触点电刷则有更稳定的输出信号，更能适 用于极为恶劣的工作条件。

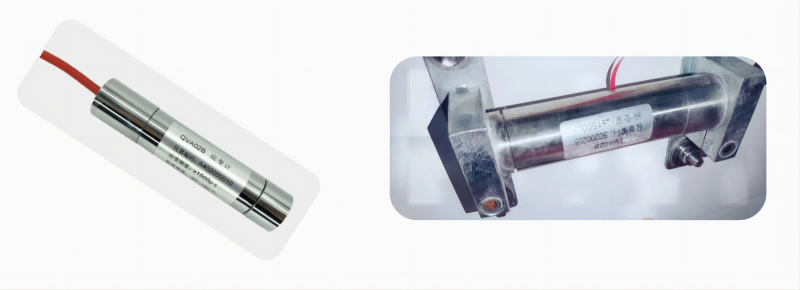

04 表面式应变计

QVA02B型表面式应变计采用振弦式原理设计，主要应用于测量钢结构表面的应变，如隧道衬里、拱门、 支柱、桩、板桩等。也可用于监测混凝土或岩石表面的应变变化。

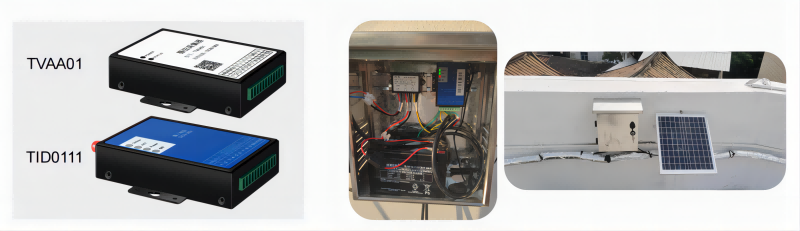

05 数据采集、传输设备

TVAA01 振弦式采集器专为振弦型传感器的数据采集设计，精确采集传感器的频率和温度数据，可方便 的应用于各种岩土安全监测项目中。

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

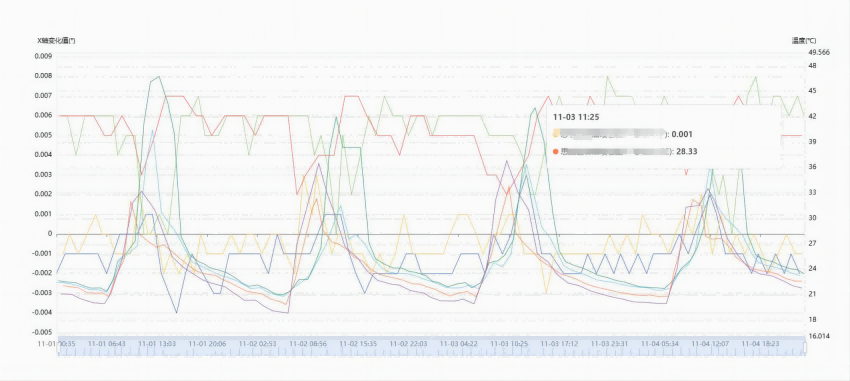

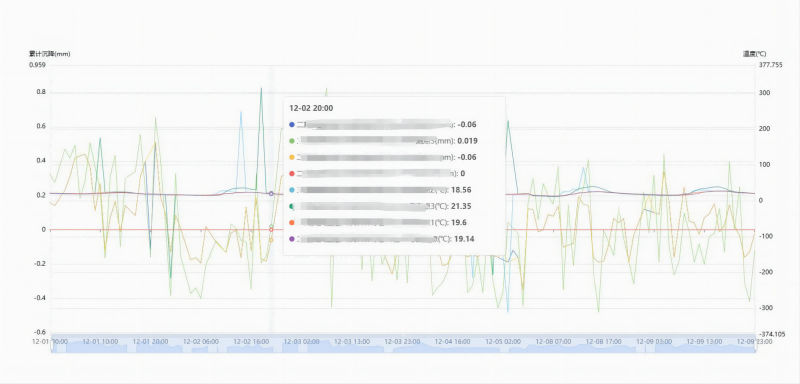

监测平台数据
