轨道交通结构健康监测案例

项目概述

随着我国国民经济及铁路事业的不断发展， 我国铁路运营里程也在不断增长，客运及货运需 求量都在大幅度增加。根据交通运输部统计数据 显示，我国全国铁路旅客和货物发送量逐年增长。 由于铁路的大量运行，针对铁路的安全监测 也迫在眉睫，轨道交通安全监测是保障轨道交通 安全运行的重要基础设施；以往对轨道交通的监 测大部分是通过人工进行，无法做到24小时实时 监测，所以实时自动化监测系统非常重要。 某市，采用输水管排流洪水，输水管道需下 穿高铁项目，为了监测对高铁运营的影响，对施 工周边高铁桥墩及路基边上矩形井进行自动化监 测，保障高铁安全运营。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪、倾角仪）、采 集/传输设备（DTU）、数据库 服务器、结构健康监测平台等组成。

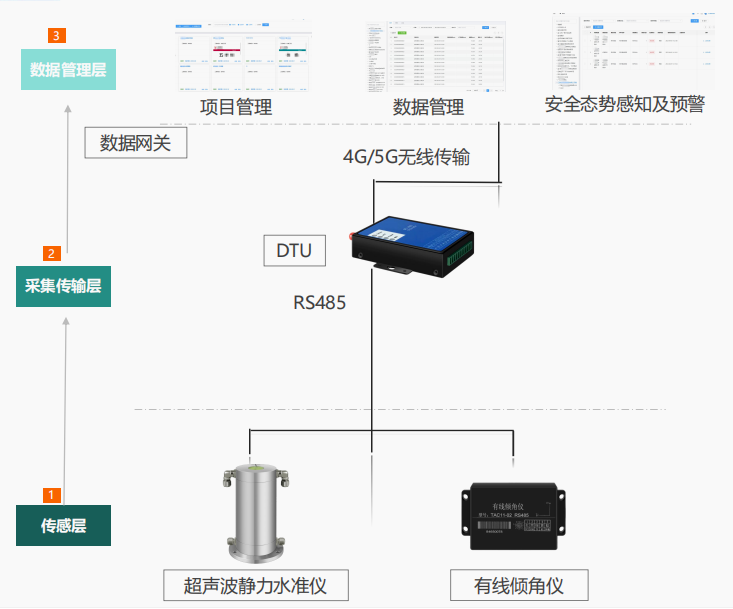

监测系统示意图

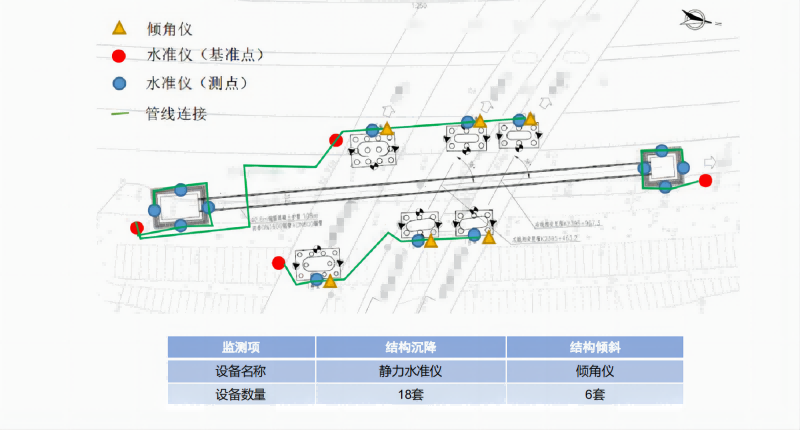

 项目图纸示例

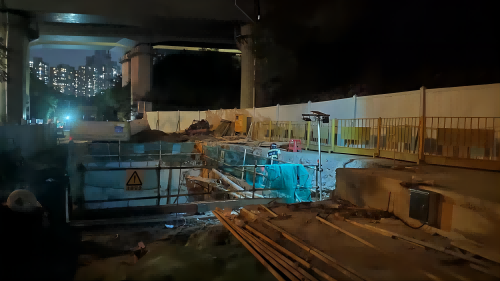

传感器简介&现场照片

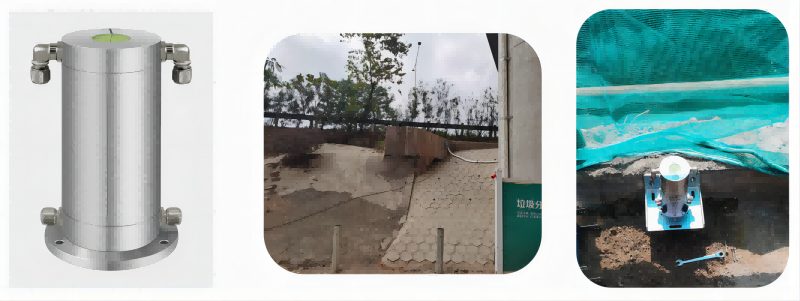

01 超声波静力水准仪

超声波静力水准仪是测量相对高程的高精度测量仪器。静力水准仪组成的沉降监测系统是利用连通器的原 理，通过基准点与观测点液位的变化量，计算得出沉降量。

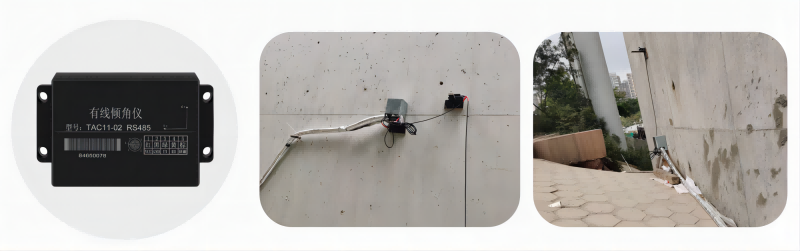

02 有线倾角仪

AC11倾角仪是一款超高精密角度测量设备，精度高达0.005°。TAC11采用高端的MEMS技术、数字输出 双轴倾角，传感器内部采用高分辨力差分数模转换器。通过把静态重力场的变化转换成倾角变化，以数字方式 直接输出当前的横滚角和俯仰角。整机轻便，应用广泛，倾角测量的最佳选择。

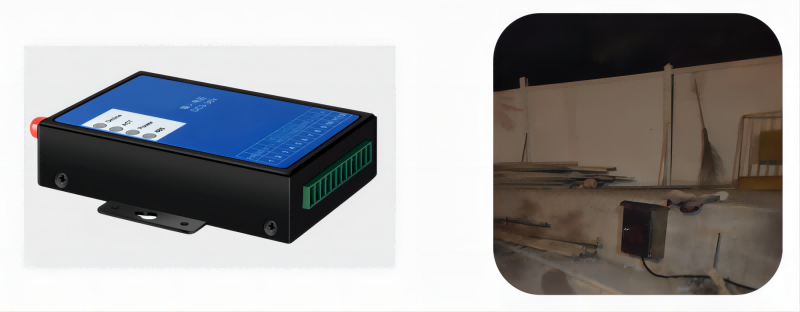

03 数据采集、传输设备

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

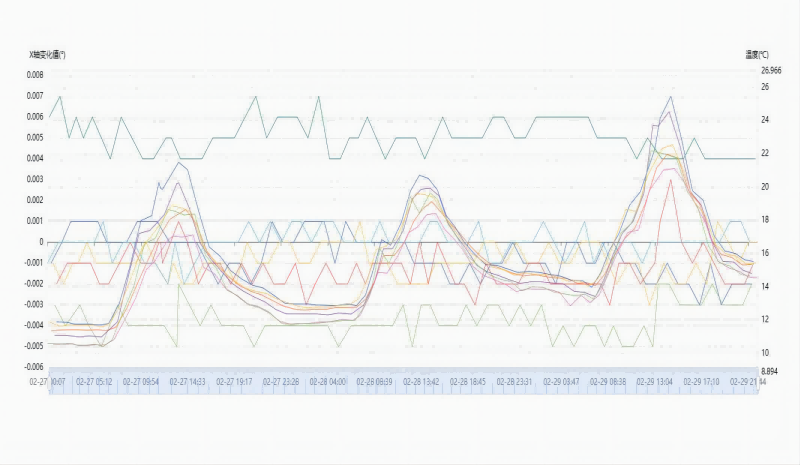

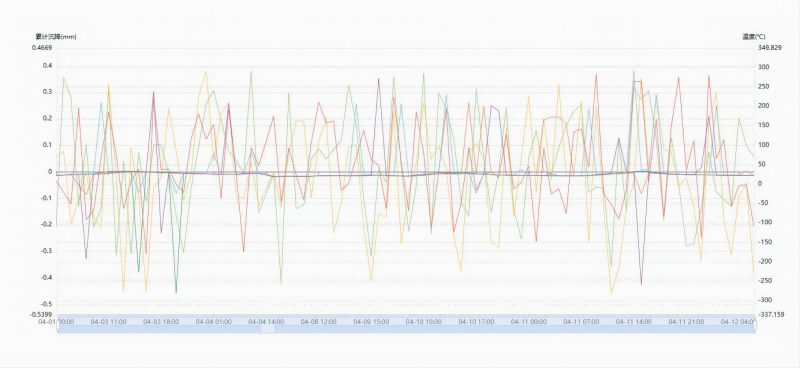

监测平台数据
