路基结构健康监测案例

项目概述

路基是一种土石结构，处于各种地形地貌、 地质、水文和气候环境中，有时还遭受各种灾 害，如洪水、泥石流、崩塌、地震等。随着交 通网络的不断发展和道路使用率的增加，路基 的健康状况对于道路的正常运行和安全性至关重要。为了及时发现和修复路基的问题，路基 监测方案应运而生。

某市轨道路基下沉，需要注浆加固处理。 为了保证注浆过程造成的轨道变形在安全范围 内，采用我司静力水准仪系统对注浆路段的轨 道进行垂直位移监测。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪）、采集/传输设 备（DTU）、数据库服务器、 结构健康监测平台等组成。

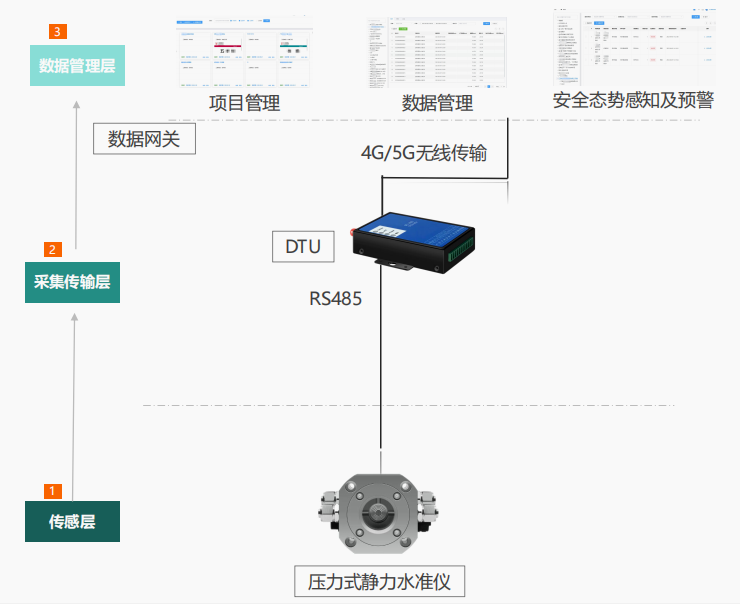

监测系统示意图

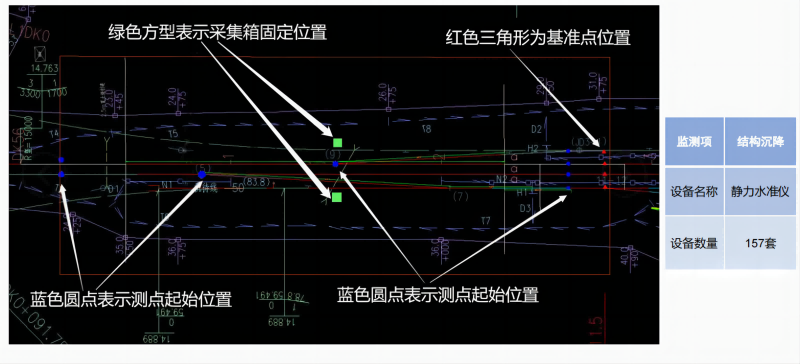

 项目图纸示例

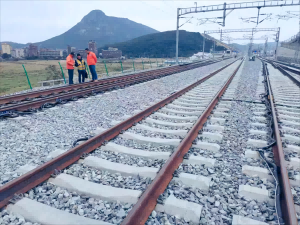

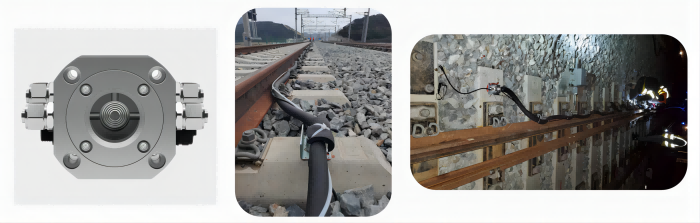

传感器简介&现场照片

01 压力式静力水准仪

TPA02型压力式静力水准仪是一款通过压力传感器测量出相对液位高度的高精度测量仪器。适用于岩土、 结构安全工程长期的多点间的垂直位移监测。在监测系统中选定一个相对稳定的点为基准点，通过基准点与观 测点液位的变化量，计算得出沉降量。主要应用在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位 移监测。

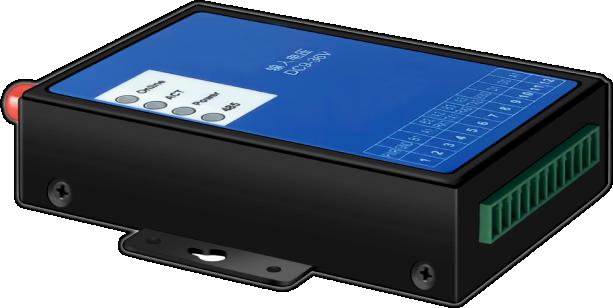

02 数据采集、传输设备

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

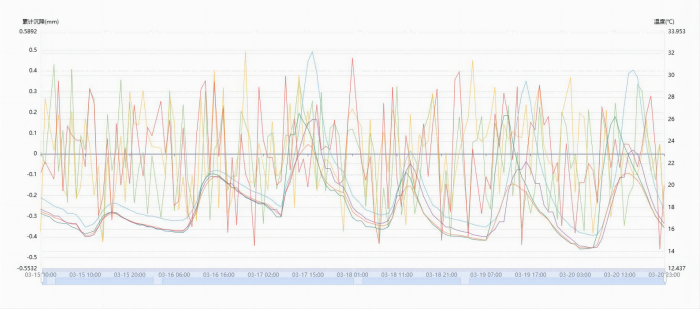

监测平台数据
