桥梁结构健康监测案例

项目概述

截至2022年末，我国公路桥梁103.32万座，其 中特大桥8816座，大桥15.96万座。

桥梁作为公共交通的重要载体，对区域交通的 畅通运行、社会经济发展起到至关重要的作用。随 着社会经济的飞跃式发展，桥梁交通流量快速提升， 桥梁因为恶劣使用环境、荷载作用、年限过长等因 素导致损伤，产生病害，威胁桥梁安全，桥梁事故 屡有发生。

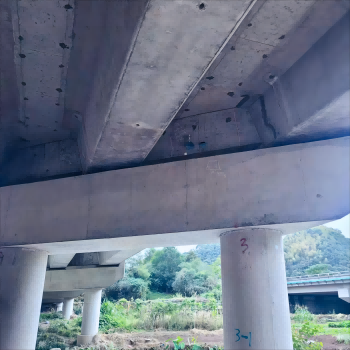

浙江省某市的一座高速公路桥梁，因附近在挖 隧道，每天有上百辆渣土车运沙土经过公路，为保 障公路桥梁的安全，采用了我司自动化监测系统进 行24小时实时监测。

主要监测仪器设备

整个监测系统由传感器 （静力水准仪、倾角仪）、采 集/传输设备（DTU）、数据库 服务器、结构健康监测平台等组成。

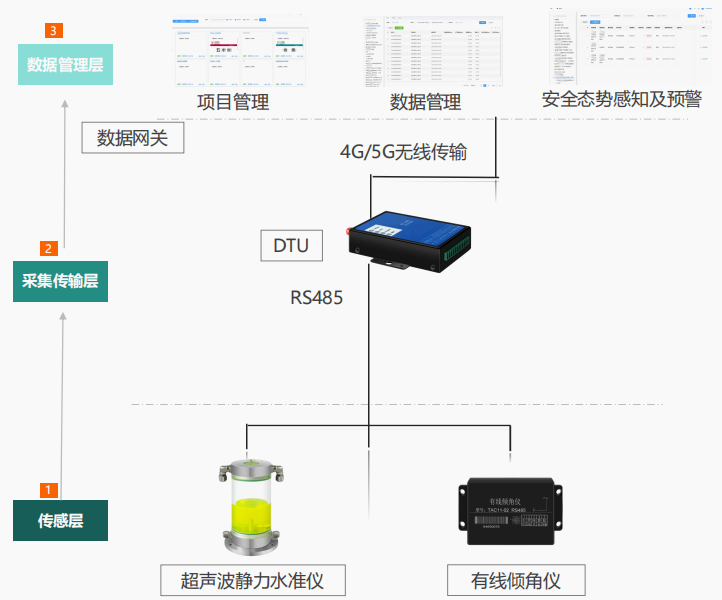

监测系统示意图

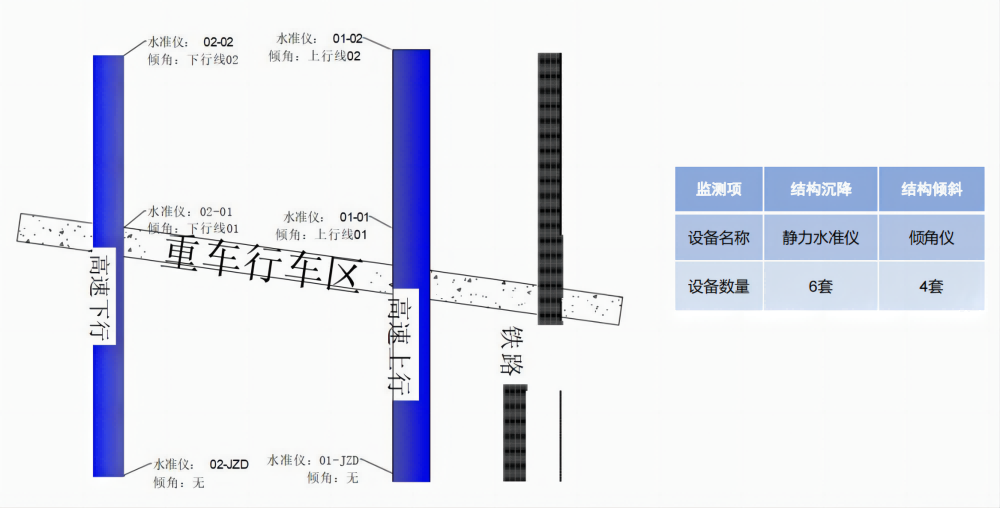

 项目图纸示例

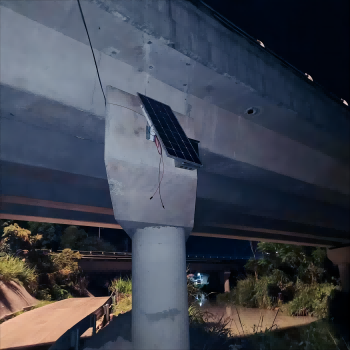

传感器简介&现场照片

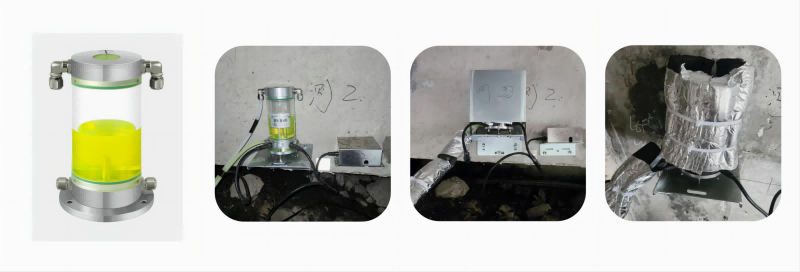

01 超声波静力水准仪

超声波静力水准仪是测量相对高程的高精度测量仪器。静力水准仪组成的沉降监测系统是利用连通器的原 理，通过基准点与观测点液位的变化量，计算得出沉降量。

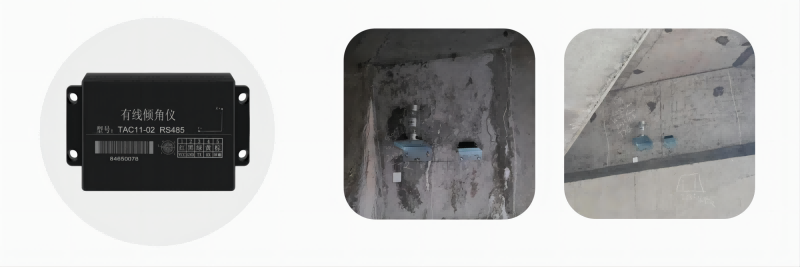

02 有线倾角仪

TAC11倾角仪是一款超高精密角度测量设备，精度高达0.005°。TAC11采用高端的MEMS技术、数字输出 双轴倾角，传感器内部采用高分辨力差分数模转换器。通过把静态重力场的变化转换成倾角变化，以数字方式 直接输出当前的横滚角和俯仰角。整机轻便，应用广泛，倾角测量的最佳选择。

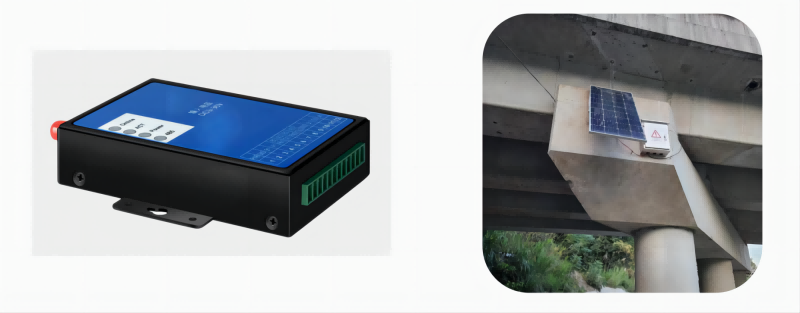

03 数据采集、传输设备

TID0111 物联网无线数据终端采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操 作系统为软件支撑平台，同时提供 RS232和 RS485 接口，可直接连接串口设备，实现数据透明传输功能，是 沉降、倾角、位移等各类传感器进行数据采集传输的“好帮手”。

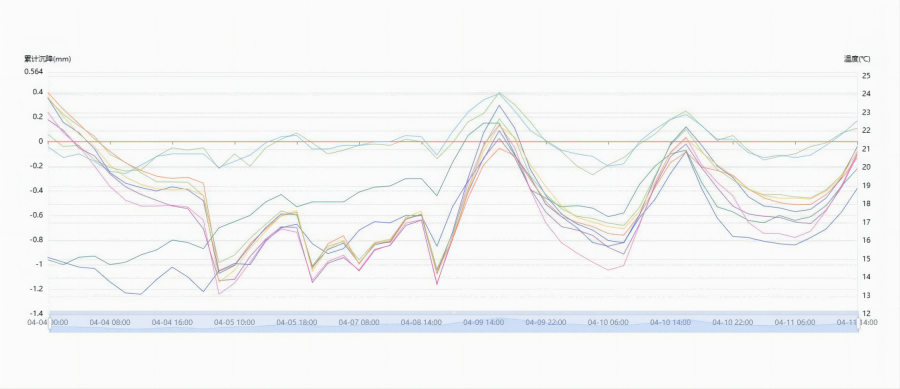

监测平台数据-水准仪

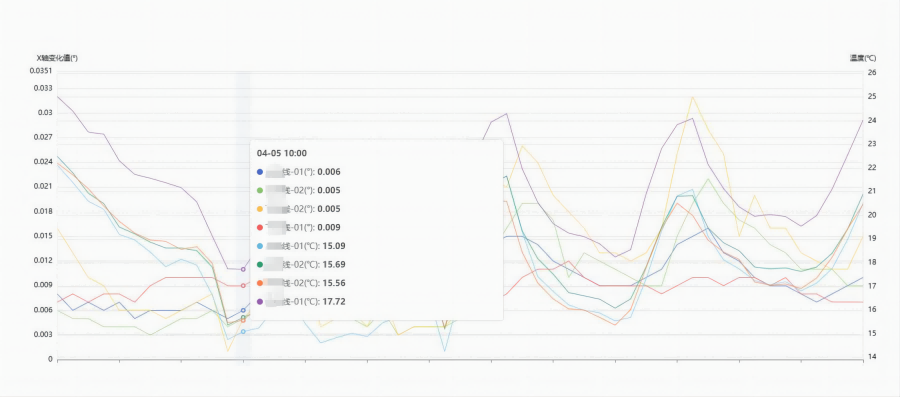

监测平台数据-倾角仪
