地下管廊结构健康监控 ——厦门管廊监测

1.项目概况及监测目的

管廊周边车辆运行及工程施工等情况下会产生强烈的激振力，通过分段自动化监测管廊沉降变化，确保管廊的安全。

通过监控量测信息反馈，可以达到如下目的：

（1）确保地下城市管廊基坑工程的稳定安全性。

（2）确保施工影响区域内的已有建筑物及地下管线的安全稳定，为控制施工对周围环境的影响提供判断数据。

（3）及时为管廊施工提供反馈信息，通过测量数据的分析，掌握围护结构稳定性的变化规律，随时根据监测资料调整施工程序，消除安全隐患，是工程信息化施工的重要组成部分。

2. 主要的监测点及数据要求

主要监测点：三个区间段管廊两侧

数据要求：控制值±10mm，预警值±5mm。系统采集频率5分钟/次。

3. 监测方案

管廊沉降布置39个自动化监测观测点，10个自动化监测基准点，共布置49个测点。分为三个区间监测，一共10套系统。

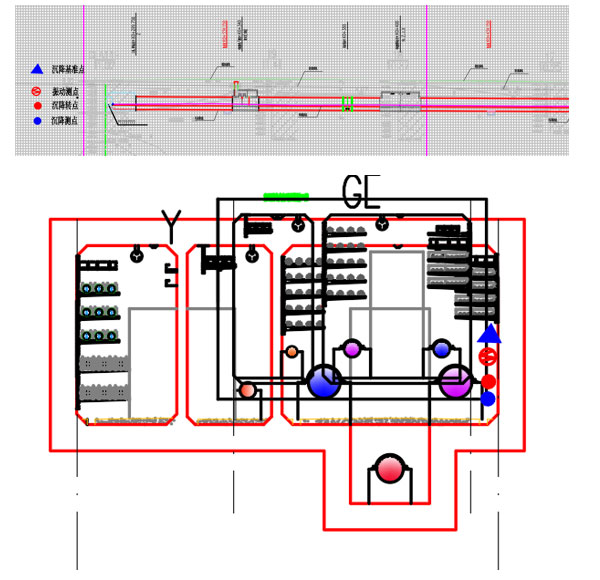

4. 监测图纸

5.项目投入主设备清单

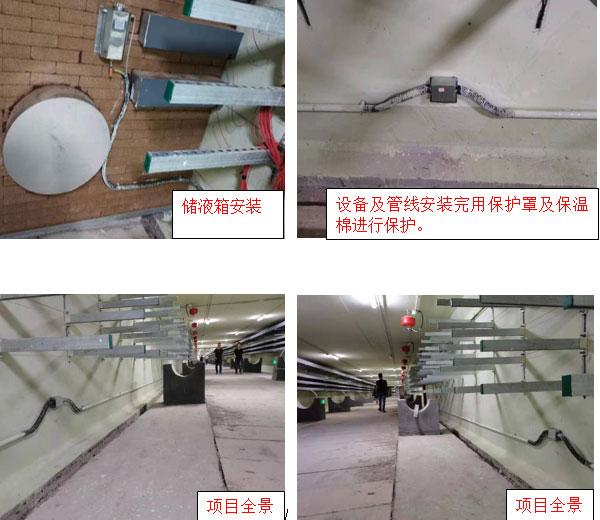

6.现场图片

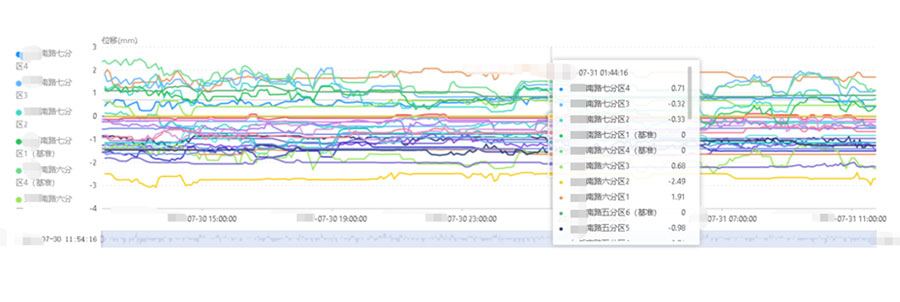

Ø  数据曲线

1）静力水准仪

案例1：

图一：初始数据

图二

项目安装3个月，测点数据多数稳定在1-2mm左右。
