在建高铁路基沉降变化测量——山东高铁路基监测

1. 项目概况及监测目的

铁路路基是承受并传递轨道重力及列车动态作用的结构，是轨道的基础，是保证列车运行的重要建筑物。本项目由于铁路附近在进行施工，为了保证路基的正常运营，对路基不规则变形进行沉降监测。

变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及行车安全。通过监控量测信息反馈，可以达到如下目的：

（1）监测路基产生的沉降，评估其安全性及对行车的影响程度。

（2）对路基在施工及运营期间的状态进行监测，及时有效地对路基的保护提供依据，确保工程的顺利进行。

（3）将实时监测结果反馈设计单位，为优化设计提供依据，以进行信息化施工。

（4）积累轨行区垂直位移监测数据，为后续其他工程积累信息。

2. 主要的监测点及数据要求

主要监测点：三个断面、两侧测点，共六个系统

数据要求：控制值±10mm，预警值±5mm。系统采集频率5分钟/次。

3. 监测方案

现场总共分为三个断面安装TPA02，三条线的布点都是一致的共是12个点位，包含基准点。

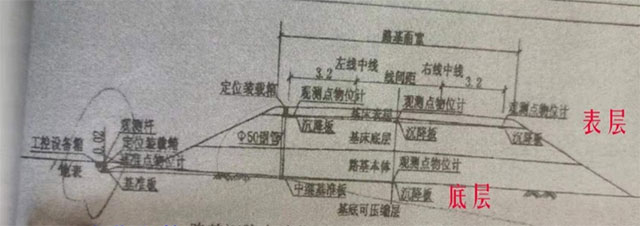

4. 监测图纸

5. 项目投入主设备清单

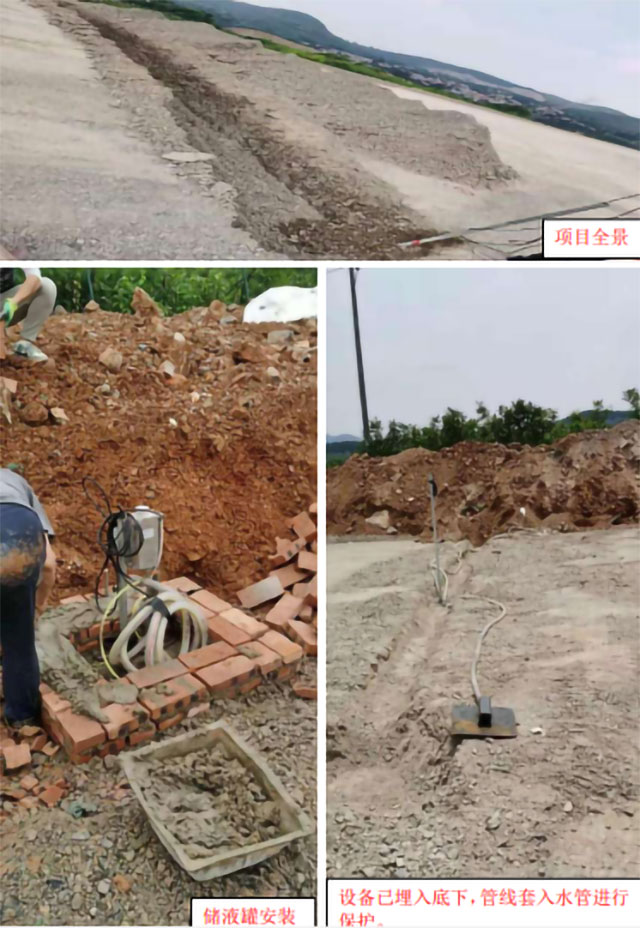

6. 现场图片
