古建筑平移影响楼体结构健康——杭州教学楼监测

1. 项目概况及监测目的

本项目古建筑西南侧工程桩施工，南侧为钢筋加工场，西北侧为泥浆池，北侧为地连墙钢筋加工场，交通建设与建筑建造均会影响到古建筑主体，为保护好古建筑，采取将其迁移到其他地方进行放置，为保证建筑维护施工的安全进行，需对古建筑进行实时监测。

对其自动化监测的目的及意义如下：

（1）实时掌握古建筑的变形情况，保证工程顺利进行。

（2）及时采集相关数据，当数据异常时，能使管理方迅速采取应急措施。

（3）积累此项目监测数据，为后续同类工程提供有效参考信息。

2. 主要的监测点及数据要求

主要监测点：古建筑整体结构。

数据要求：系统采集频率：水准仪10分钟/次，倾角仪10分钟/次，裂缝计30分钟/次。

3.  监测方案

本次共进行沉降、倾斜、裂缝监测。

教学楼的长约60米，宽约20米。

沉降监测设备分布于教学楼二楼外墙，含基准点共计16个测点分别布设16台超声波静力水准仪。

倾斜监测设备分布于教学楼三楼外墙，安装在教室内天花板顶端的墙上，共计16个测点分别布设16台有线倾角仪，连接线从外墙并联接入水准仪的总线。

裂缝监测设备分布于楼体内外侧，已产生的的裂缝较大的位置，共计16个监测点位，其中楼内过道5个点位，楼体外墙11个点位。16台裂缝计的延长线分别接入3台采集仪，采集仪的通讯线并入水准仪的总线。

4.  监测图纸

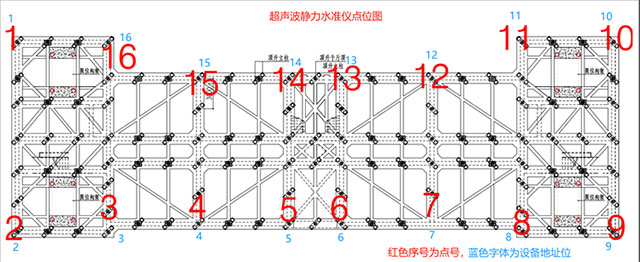

超声波静力水准仪点位图：

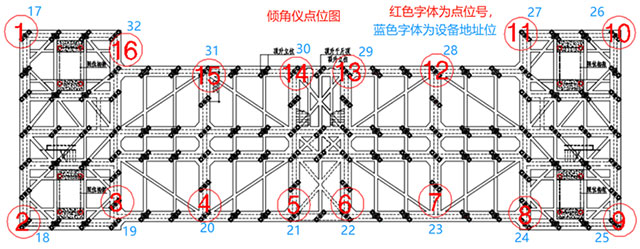

倾角仪点位图：

备注：裂缝计点位依据现场裂缝情况进行布设，无布点图纸。

5.  项目投入主设备清单

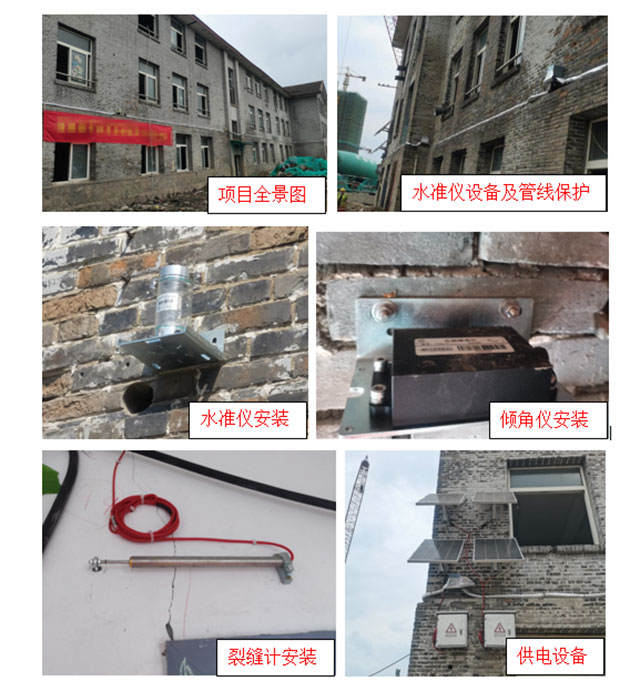

6.  现场图片

Ø  数据曲线

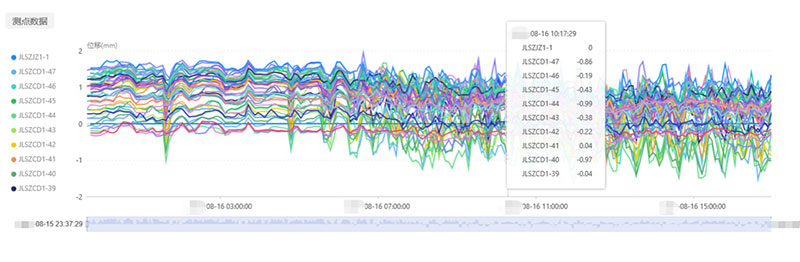

1）静力水准仪

案例1：

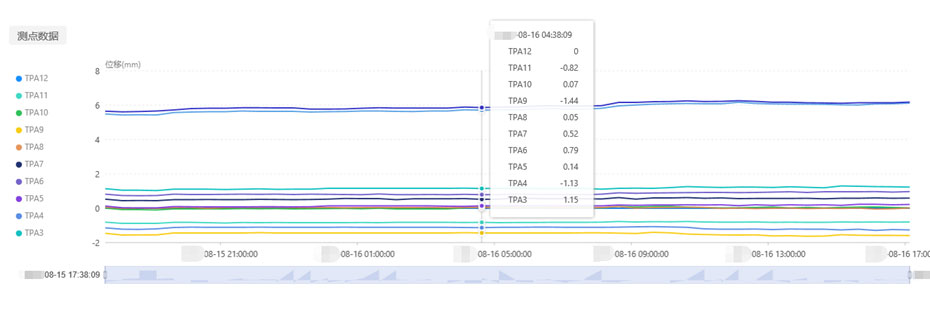

图一：初始数据

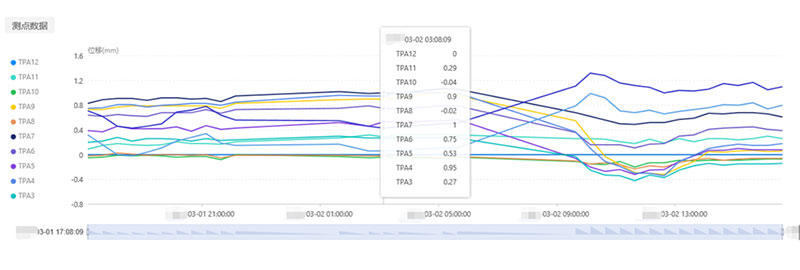

图二：监测了几个月，数据稳定

案例2：

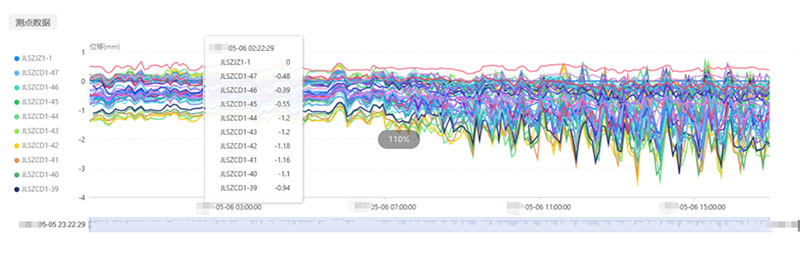

图一：初始数据

图二：监测5个月，有几个测点出现5~6mm的上浮，与人工检测复核基本一致

2）倾角仪

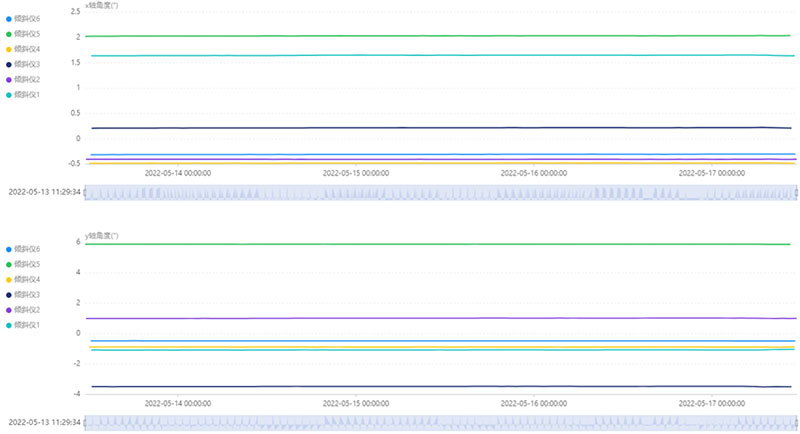

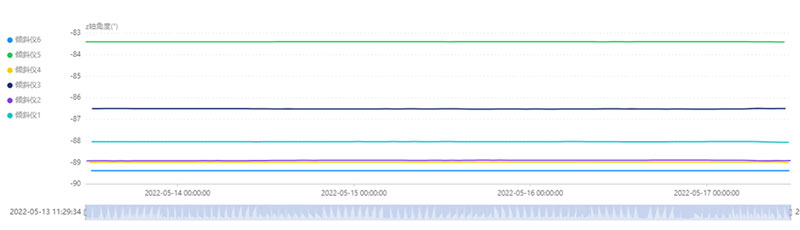

案例1：图一、二：初始数据

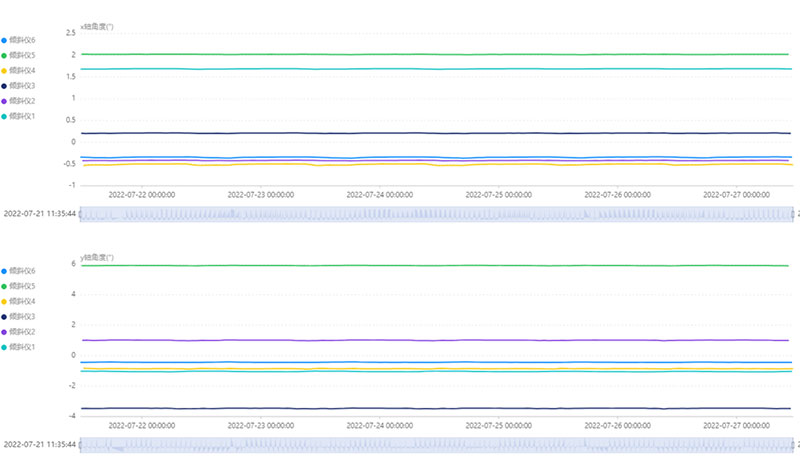

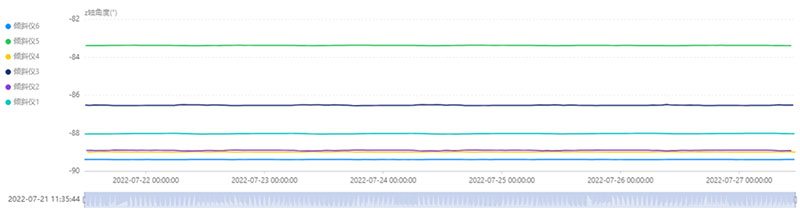

图三、四：项目监测至今，变化基本稳定在0.05°以内
